DA03A приводы заслонок 3 Нм с бесщеточным двигателем

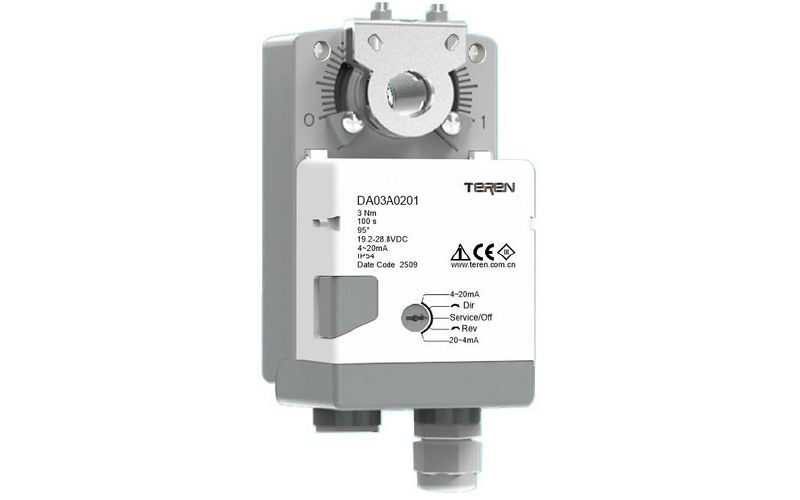

TEREN DA03A серия приводов заслонок с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем. Питание 24V AC/DC

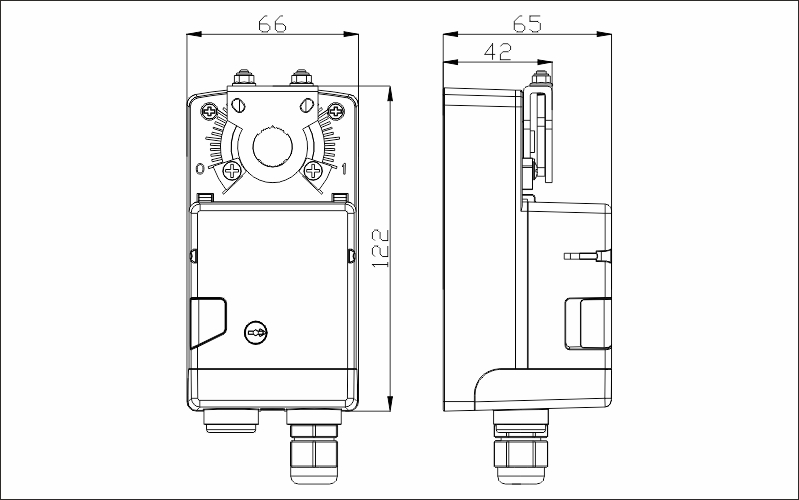

TEREN DA03A серия приводов заслонок с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем. Питание 24V AC/DC

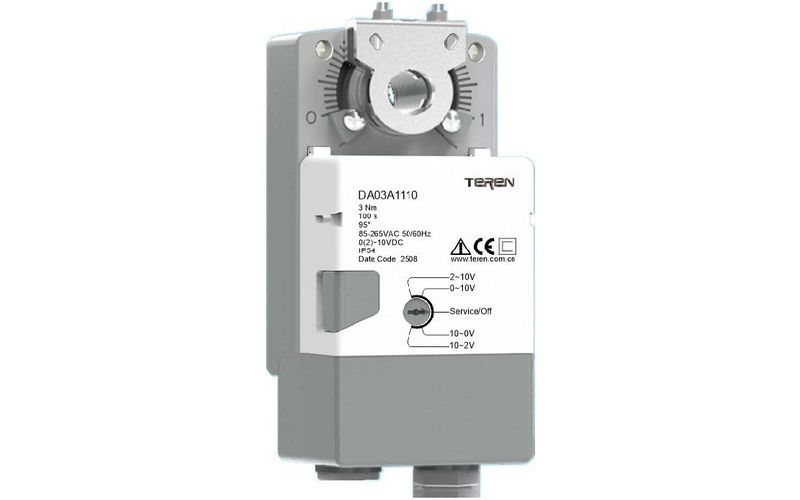

TEREN DA03A серия приводов заслонок с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем. Питание 220V AC

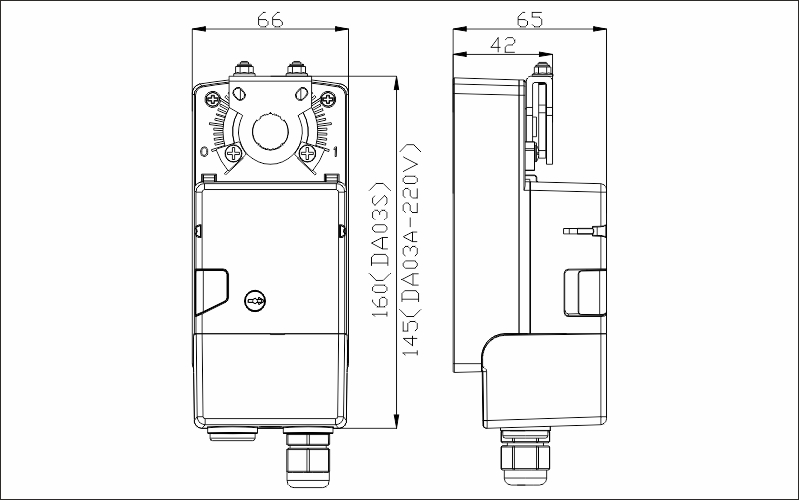

TEREN DA03A серия приводов заслонок с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем. Питание 220V AC
24VAC/DC или 220VAC
3-pos, 0-10V, 4..20mA, RS485/Modbus
13136,24 руб
Preloader

Описание

Цена в карточке товара указана для модели DA03A0001 - привод заслонки с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем, питание 24VAC/DC, трехпозиционный, обратный контрольный сигнал - два реле SPDT, 0.5A/30VDC. Другие варианты - см. вкладку "Модели".

  • Серия DA03A приводов заслонок с BLCD мотором специально разработана для управления заслонками различных систем HVAC и оборудования
  • BLDC motor - Brushless DC electric motor - бесколлекторный (бесщеточный) электродвигатель постоянного тока
  • Простая сборка: соедините заслонку и привод, адаптер может самоцентрировать соединительный вал. Может применяться для заслонок с валом разного размера
  • Механический предел: может регулироваться в пределах полного хода
  • Механическая индикация положения: можно свободно регулировать индикатор
  • Ручное управление: может управляться вручную с помощью кнопки, что удобно для ручной регулировки привода при отключенном питании или отсутствии входного сигнала управления
  • Многофункциональная ручка выбора: выберите управляющий сигнал, поверните направление и состояние остановки/выключения, что очень удобно для настройки нескольких режимов работы
  • В случае сбоя внешнего питания привод может по-прежнему работать в выбранном безотказном положении благодаря встроенным конденсаторам
  • Стандартная или средняя скорость вращения опционально
  • Высокая надежность: функция защиты от перегрузки при полном ходе, отсутствие концевого выключателя, автостоп в конечной точке
  • Съемная крышка клеммной колодки, удобная и простая в монтаже и подключении
  • Промышленный дизайн, стабильная и надежная работа, длительный срок службы
Усилие: 3 Нм
Размер заслонки: ≤ 0.5 m2 (см. подробности в руководстве по эксплуатации)
Направление вращения: устанавливается ручкой
Индикатор позиции: механический
Ручное управление: управляется кнопкой
Угол поворота: max. 95°
Время поворота: при стандартной скорости 100 сек, при средней скорости 60 сек
Подсоединение к валу: круглый вал Ф 6-14 мм, квадратный вал 4,5-10 мм, минимальная длина 45 мм
Питание: 19.2~28.8V AC/DC; потребление при работе 1,5 Вт, в простое 1,0 Вт; защита class III-low voltage safe
85~265V, 50/60Hz; потребление при работе 2,2 Вт, в простое 1.0 Вт; защита class II-totally insulated
Управляющий сигнал: on/off, 3 pos; 0-10V; 4..20 mA; RS485/Modbus
Контрольный сигнал: 0(2)-10V; 4..20mA;  RS485/Modbus-RTU
Концевые выключатели: 2 реле SPDT, 0.5A/30VDC
Электрическое подключение: винтовые клеммы
Рабочая температура: -30~50°C, 95%RH, без конденсата
Температура хранения: -40~80°C
Уровень шума: ≤ 30dB
Корпус: корпус PA66, крышка PC (UL94V-0)
Защита: IP54
Вес: 0.49 кг (для модели 24V)
Модель DA03A         привод заслонки, 3 Нм с бесколлекторным (бесщеточным) двигателем
Питание   0
1		       24VAC/DC
85~265VAC
Управляющий сигнал     0
1
2
8		     on/off, 3-pos
0(2)-10VDC
4..20mA
RS485/Modbus RTU
Контрольный сигнал       0
1
2
8		   нет
0(2)-10VDC
4..20mA
RS485/Modbus RTU
Концевые выключатели         0
1		 нет
2 реле SPDT, 0.5A/30VDC

Когда управляющий сигнал равен 0, обратный контрольный сигнал должен быть равен 0.
Если управляющий сигнал равен 1, то обратный контрольный сигнал может быть равен 0 или 1.
Если управляющий сигнал равен 2, то контрольный сигнал может быть равен 0 или 2.
Если управляющий сигнал равен 8, то контрольный сигнал может быть равен 0 или 8.

Примеры наименований моделей для заказа:

DA03A0001 привод заслонки с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем, питание 24VAC/DC, трехпозиционный, обратный контрольный сигнал - два реле SPDT, 0.5A/30VDC
DA03A0220 привод заслонки с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем, питание 24VAC/DC, управляющий сигнал 4..20mA, обратный контрольный сигнал 4..20mA, без концевых выключателей
DA03A0880 привод заслонки с усилием 3 Нм с бесколлекторным (бесщеточным) двигателем, питание 24VAC/DC, управляющий сигнал RS485/Modbus, обратный контрольный сигнал RS485/Modbus, без концевых выключателей
