DA20 приводы заслонок 20 Нм

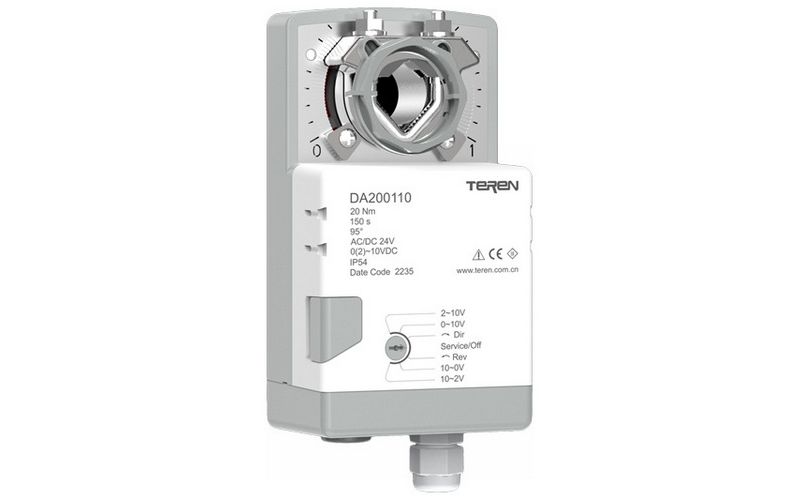

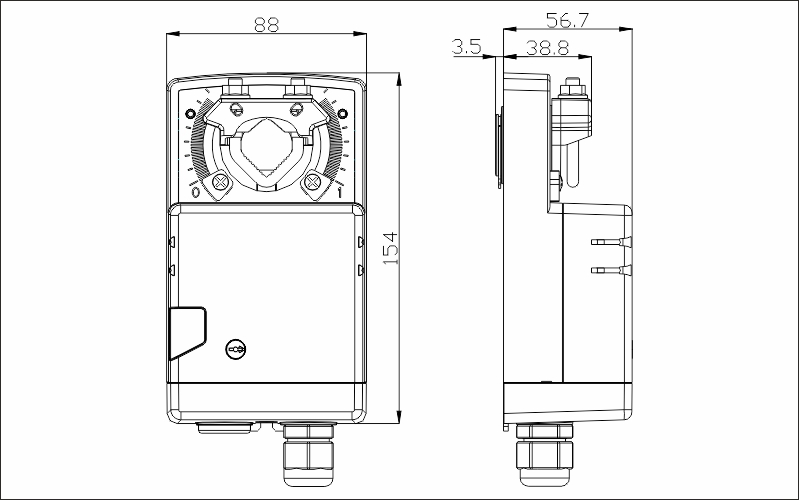

TEREN DA20 серия приводов заслонок с усилием 20 Нм. Питание 24V AC/DC
TEREN DA20 серия приводов заслонок с усилием 20 Нм. Питание 24V AC/DC

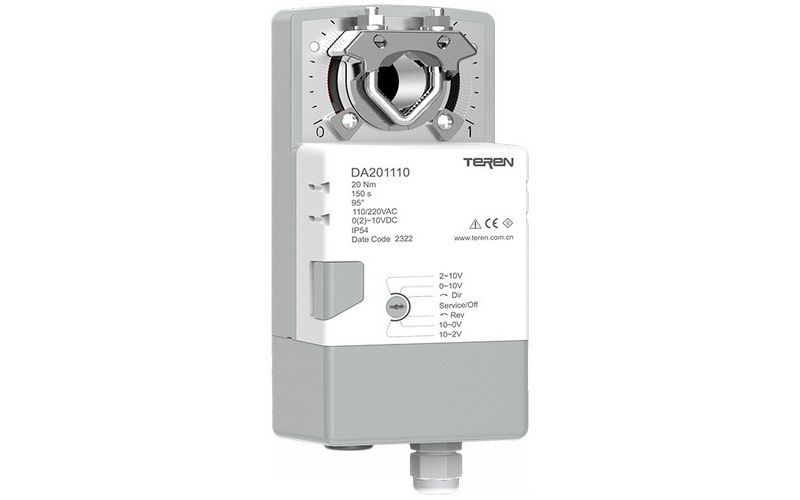

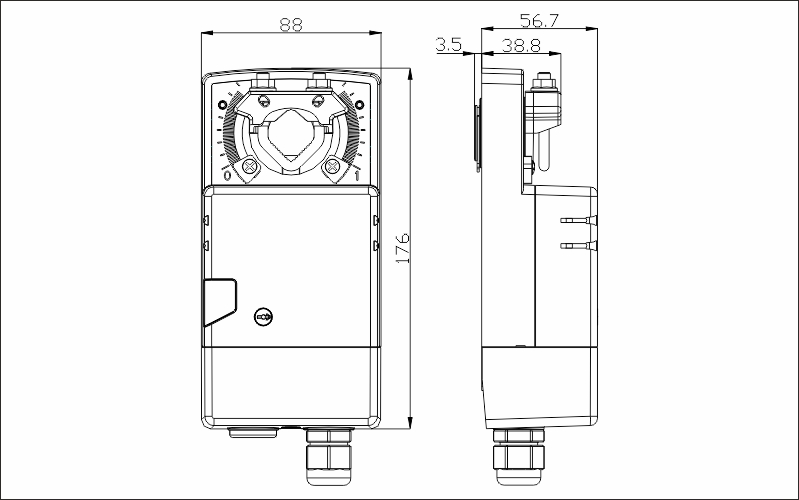

TEREN DA20 серия приводов заслонок с усилием 20 Нм. Питание 220V AC
TEREN DA20 серия приводов заслонок с усилием 20 Нм. Питание 220V AC
TEREN DA20 серия приводов заслонок с усилием 20 Нм. Внешний переключатель положения
TEREN DA20 серия приводов заслонок с усилием 20 Нм. Внешний переключатель положения
24VAC/DC или 220VAC
3-pos, 0-10V, 4..20mA, RS485/Modbus
16760,26 руб
Preloader

Описание

Цена в карточке товара указана для модели DA200001 - привод заслонки с усилием 20 Нм, питание 24VAC/DC, трехпозиционный, обратный контрольный сигнал - два реле SPDT, 0.5A/30VDC. Другие варианты - см. вкладку "Модели".

  • Серия DA20 приводов заслонок специально разработана для управления заслонками различных систем HVAC и оборудования
  • Простая сборка: соедините заслонку и привод, адаптер может самоцентрировать соединительный вал. Может применяться для заслонок с валом разного размера
  • Механический предел: может регулироваться в пределах полного хода
  • Механическая индикация положения: можно свободно регулировать индикатор
  • Ручное управление: может управляться вручную с помощью кнопки, что удобно для ручной регулировки привода при отключенном питании или отсутствии входного сигнала управления
  • Многофункциональная ручка выбора: выберите управляющий сигнал, поверните направление и состояние остановки/выключения, что очень удобно для настройки нескольких режимов работы
  • Высокая надежность: функция защиты от перегрузки при полном ходе, отсутствие концевого выключателя, автостоп в конечной точке
  • Съемная крышка клеммной колодки, удобная и простая в монтаже и подключении
  • Промышленный дизайн, стабильная и надежная работа, длительный срок службы
  • Внешний позиционный переключатель: заданное значение положения можно свободно регулировать и устанавливать на месте. Направление подключения может быть удобно выбрано как левое, так и правое
Усилие: 20 Нм
Размер заслонки: ≤4 m2 (см. подробности в руководстве по эксплуатации)
Направление вращения: устанавливается ручкой
Индикатор позиции: механический
Ручное управление: управляется кнопкой
Угол поворота: max. 95°
Время поворота: 150 сек
Подсоединение к валу: круглый вал Ф 10-20 мм, квадратный вал 8-14 мм, минимальная длина 43 мм
Питание: 19.2~28.8V AC/DC; потребление при работе 3 Вт, в простое 0,8 Вт; защита class III-low voltage safe
85~265V, 50/60Hz; потребление при работе 3,5 Вт, в простое 1.2 Вт; защита class II-totally insulated
Управляющий сигнал: on/off, 3 pos;
0-10V;
4..20 mA;
RS485/Modbus
Контрольный сигнал: 0(2)-10V;
4..20mA;
RS485/Modbus-RTU
Концевые выключатели внутренние: 2 реле SPDT, 0.5A/30VDC
Концевые выключатели внешние: 1 или 2, SPDT, 0.5A/250VAC, заказываются дополнительно, см. "Внешний переключатель положения"
Электрическое подключение: винтовые клеммы
Рабочая температура: -30~50°C, 95%RH, без конденсата
Температура хранения: -40~80°C
Уровень шума: ≤40dB
Корпус: низ SPCC, корпус PA66, крышка PC (UL94V-0)
Защита: IP54
Вес: 1 кг (для модели 24V)
Модель DA20         привод заслонки, 20 Нм
Питание   0
1		       24VAC/DC
85~265VAC
Управляющий сигнал     0
1
2
8		     on/off, 3-pos
0(2)-10VDC
4..20mA
RS485/Modbus RTU
Контрольный сигнал       0
1
2
8		   нет
0(2)-10VDC
4..20mA
RS485/Modbus RTU
Концевые выключатели         0
1		 нет
2 реле SPDT, 0.5A/30VDC

Когда управляющий сигнал равен 0, обратный контрольный сигнал должен быть равен 0.
Если управляющий сигнал равен 1, то обратный контрольный сигнал может быть равен 0 или 1.
Если управляющий сигнал равен 2, то контрольный сигнал может быть равен 0 или 2.
Если управляющий сигнал равен 8, то контрольный сигнал может быть равен 0 или 8.

Примеры наименований моделей для заказа:

DA200001 привод заслонки с усилием 20 Нм, питание 24VAC/DC, трехпозиционный, обратный контрольный сигнал - два реле SPDT, 0.5A/30VDC
DA200220 привод заслонки с усилием 20 Нм, питание 24VAC/DC, управляющий сигнал 4..20mA, обратный контрольный сигнал 4..20mA, без концевых выключателей
DA200880 привод заслонки с усилием 20 Нм, питание 24VAC/DC, управляющий сигнал RS485/Modbus, обратный контрольный сигнал RS485/Modbus, без концевых выключателей

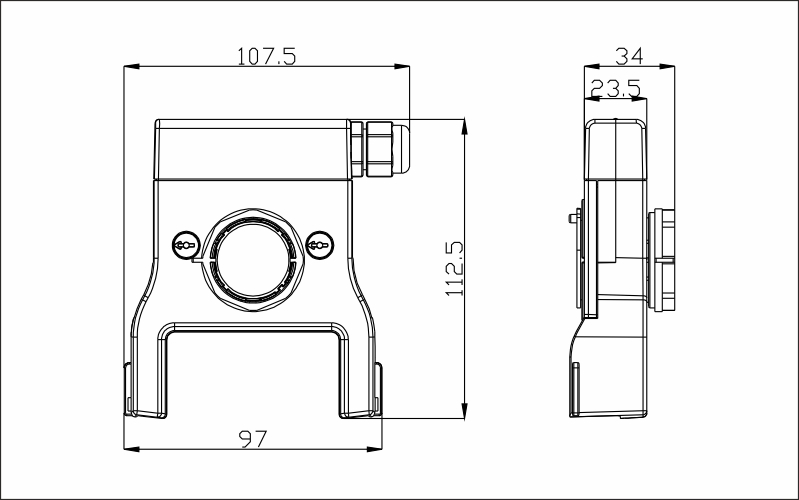

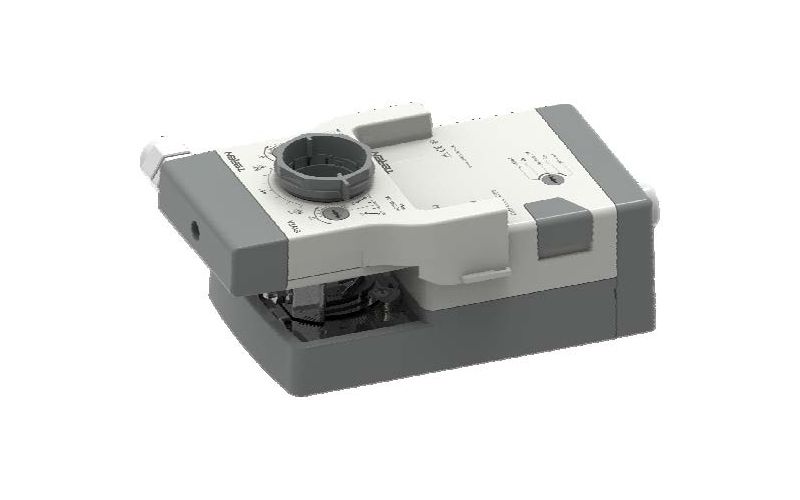

Внешний переключатель положения (заказывается отдельно):
Внешний переключатель положения может передавать информацию о состоянии привода.
Подходит для установки в полевых условиях, может заменять функцию внутреннего переключателя и может свободно регулировать заданное значение положения.

Модель: SW1(1xSPDT,0.5A/250VAC);
SW2(2xSPDT,0.5A/250VAC)		 DA20 3
Рабочая температура: -30~50°C, 0~95%RH, без конденсата
Температура хранения: -40~80°C
Защита по питанию: Class II-totally insulated
Защита корпуса: IP54
Вес: 0,13 кг
