40 Nm, 24VAC/DC, 3-х позиционный,
контроль 2 реле SPDT

11747,65 руб

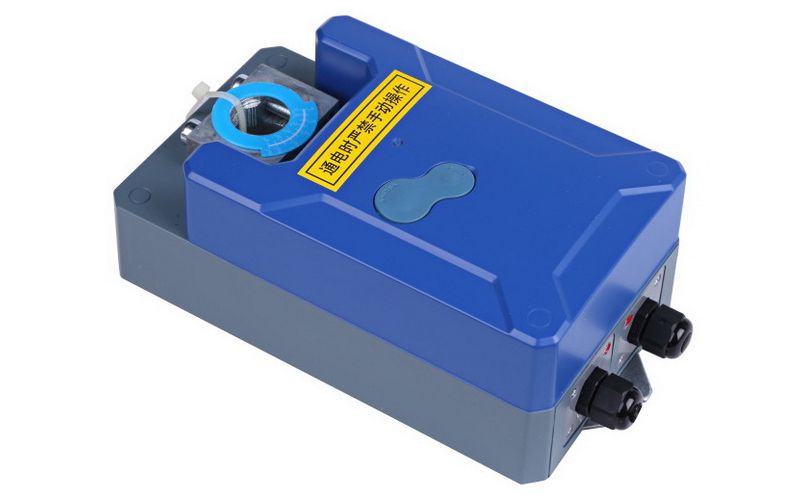

Цена в карточке товара указана на DA40004 - привод воздушной заслонки, крутящий момент 20Нм, питание 24VAC/DC, управление З-х позиционное, контрольный сигнал - два реле SPDT.

Специально разработан для управления воздушными заслонками или шаровыми кранами в системе HVAC
Легкая сборка: достаточно соединить заслонку или шаровой кран и привод с помощью шестигранного винта
Длительный срок службы: конструкция увеличивает срок службы привода
Ручное управление: приводом можно управлять вручную с помощью кнопки
Безопасность: привод имеет конструкцию защиты от перегрузки и не нуждается в каком-либо концевом выключателе
Высокий уровень защиты до IP65 и низкий уровень шума

Крутящий момент:	40Нм
Направление вращения:	выбирается переключателем
Индикатор положения:	механический
Ручное управление:	задается нажатием кнопки
Угол поворота:	max. 95°
Питание 24VAC/DC:	19.2~28.8V AC/DC, потребляемая мощность 3Вт, в ожидании 1Вт, защита: класс III - безопасное низкое напряжение
Управляющий сигнал:	on/off, 3-х позиционное
Контрольный сигнал:	2 реле SPDT, 3А/250V
Подключение:	кабель 1 метр, 3x0.75mm² или 4x0.5mm²
Условия эксплуатации:	-30~50°C, 95%RH, без конденсата
Температура хранения:	-40~80°C
Защита:	IP65

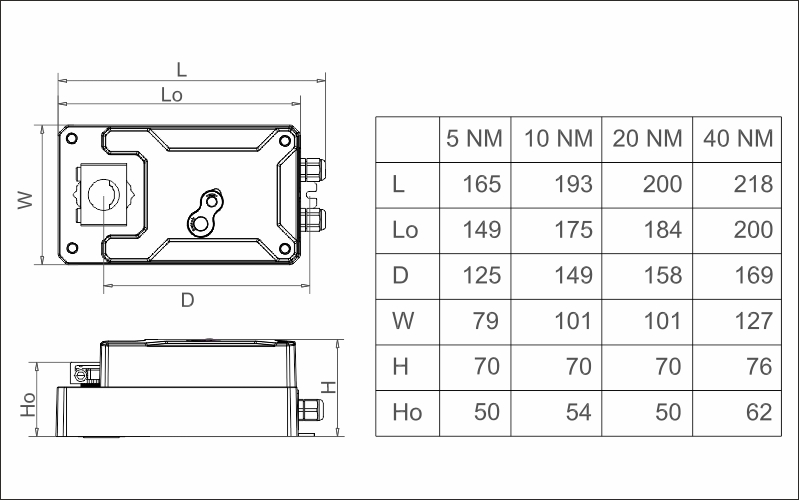

Крутящий момент	Круглая ось	Квадратная ось	Наименьшая длина оси
40Нм	14-26мм	10.0-18.2мм	62мм

Крутящий момент	Вес	Уровень шума	Время поворота	Площадь заслонки
40Нм	1.75кг	<45dB	150s	<7.0 м²

Примечание:
Предполагаемая площадь заслонки предназначена для общего применения. Расчет крутящего момента должен отличаться в зависимости от конкретной конструкции заслонки, установки и условий воздушного потока
