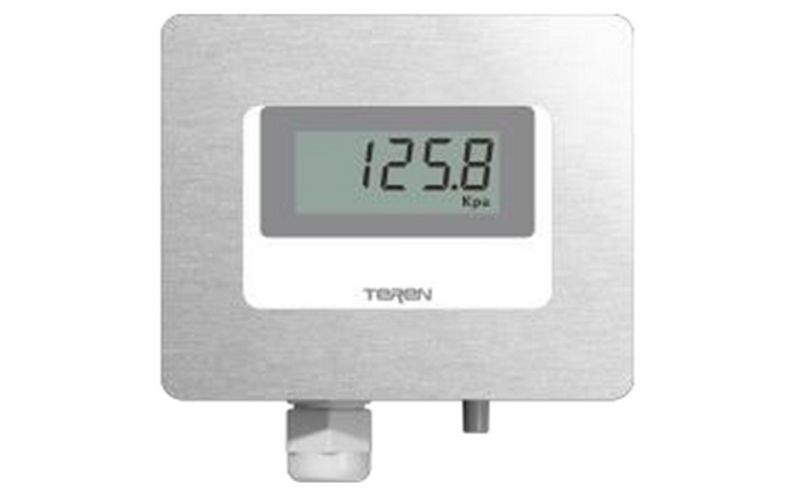

DPVL-F датчик скорости/объема воздушного потока для скрытого монтажа

TEREN DPVL-F датчик / преобразователь скорости / объема воздушного потока, выход 4..20mA, 0-10V, 0-5V, RS485/Modbus для скрытого монтажа
TEREN DPVL-F датчик / преобразователь скорости / объема воздушного потока, выход 4..20mA, 0-10V, 0-5V, RS485/Modbus для скрытого монтажа
выходы 4..20mA, 0-10V, 0-5V, RS485/Modbus
30651,22 руб
Preloader

Описание

Цена в карточке товара указана на DPVL-F221 - датчик скорости / объема воздушного потока, диапазон 0~30 m/s (0-1000Pa), выход 4..20mA, LCD дисплей, в комплекте с панелью DPVL-A для скрытого монтажа. Другие варианты - см. вкладку "Модели".

  • В преобразователе скорости / объема воздушного потока для скрытого монтажа DPVL-F применены высокоточные MEMS-датчики и цифровые технологии.
  • Согласно уравнению Бернулли, динамическое давление потока пропорционально квадрату скорости потока, поэтому давление может быть преобразовано в скорость воздушного потока и затем может быть рассчитан мгновенный объем воздушного потока
  • Может измерять скорость/объем воздуха в различных системах вентиляции, кондиционирования воздуха и испытательном оборудовании, а также устанавливать требуемый диапазон / единицу измерения в соответствии с различными требованиями на месте эксплуатации
  • Прост в установке, подходит для поверхностного монтажа. После сборки с помощью панели его можно монтировать заподлицо
  • Инженерный блок может быть настроен с помощью DIP-переключателей, которые определяет, предназначен ли прибор для измерения скорости воздушного потока или объема
  • Возможность выбора нескольких диапазонов и выходов, защита от перенапряжения и обратной полярности на входах и выходах питания, высокая надежность
  • Кнопка сброса для калибровки нуля и дополнительный ЖК-дисплей с индикацией единицы измерения
  • Можно задать параметры, включая коэффициент K, размер воздуховода и т.д., с помощью Последовательный интерфейс UART, панель управления или интерфейс RS485
  • Преобразователь скорости / объема воздушного потока для скрытого монтажа DPVL-F - это комбинация DPVL (с ЖК-дисплеем) и панели скрытого монтажа (модель DPVL-A). Технические характеристики такие же, как у DPVL.
  • Модель DPVL-Fxx1 (с ЖК-дисплеем) предназначена для скрытого монтажа в различных чистых помещениях или оборудовании.

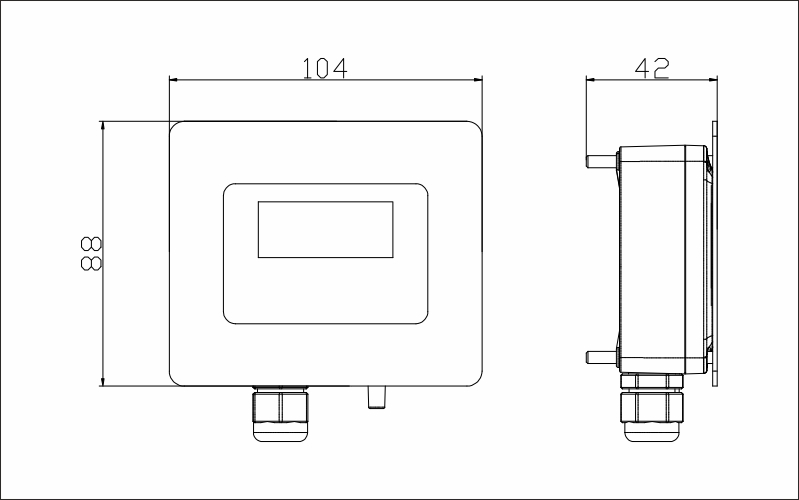

  • Панель из матовой нержавеющей стали марки 316 не собирает пыль, ее легко и безопасно чистить. Размер - W104 × H88 ×T1,5. Размер отверстия составляет W94×H78,5×D42 (мм).
Среда:  негорючий, не вызывающий коррозии воздух, не чувствительный к воздействию влаги, пыли, конденсата и масла
Рабочая температура: -20~70°C
Температура среды: 0~60°C
Температурная компенсация: 0~50°C
Диапазон: 0-10/30/100m/s, см. вкладку "модели"
Рабочее давление: перегрузка 10xFS(≤1kPa)/8xFS(≥1kPa)
разрыв 20xFS(≤1kPa)/10xFS(≥1kPa)
Точность: DP±1.0%FS
Долговременная стабильность: ±0.5%FS /Год (давление)
Влияние температуры (давление): <0.05%FS/°C(DP zero), <0.08%FS/°C (DP FS)
Время отклика: 0.5/1/2/5s, устанавливается DIP-переключателем
Подсоединение: трубки 5 мм
Дисплей и кнопки: 4 знака LCD дисплей, размер 47x27mm, с индикацией единиц измерения
Разрешение дисплея: 0.1 m/s, 1 m3/h
Время обновления дисплея: <1s
Единицы измерения: m/s, ft/s, m³/h, CFM etc., задаются DIP-переключателем
Установка нуля: простое нажатие на кнопку
Выход: 0-5V, 0-10V, 4..20mA (трехпроводное), 4..20mA (двухпроводное), RS485/Modbus
Интерфейс серийного порта: UART
Питание: для выхода 4..20mA: 18.5~35VDC
для выхода 0-10V: 16~28VAC/16~35VDC；с потреблением 1.5VA
Корпус: пожаробезопасный ABS+PC корпус, PC крышка (UL94V-0)
Защита: IP65
Сенсор: датчик расхода типа AFMB или аналогичный трубке Пито
Вес: 165г
Модель DPVL-F       датчик скорости / объема воздушного потока для скрытого монтажа
Диапазон   1
2
3		     0~10m/s(0-125Pa)
0~30m/s(0-1000Pa)
0~100m/s(0-10000Pa)
Выходы     1
2
8		   0-5V/0-10V/4..20mA (трехпроводное подключение)
4-20mA (двухпроводное подключение)
RS485/Modbus RTU
Дисплей       1 LCD дисплей

Примеры наименований моделей для заказа:

DPVL-F221 - датчик скорости / объема воздушного потока, диапазон 0~30 m/s (0-1000Pa), выход 4..20mA, LCD дисплей, панель DPVL-A для скрытого монтажа
DPVL-F281 - датчик скорости / объема воздушного потока, диапазон 0~30 m/s (0-1000Pa), выход RS485/Modbus, LCD дисплей , панель DPVL-A для скрытого монтажа
