SDPV интеллектуальный монитор скорости потока / объема воздуха
Описание
Цена в карточке товара указана на SDPV2200 - интеллектуальный монитор скорости потока / объема воздуха, диапазон 0~30 m/s (0-1000Pa), выход 4..20mA, без сигнализации, корпус из пластика ABS. Другие варианты - см. вкладку "Модели".

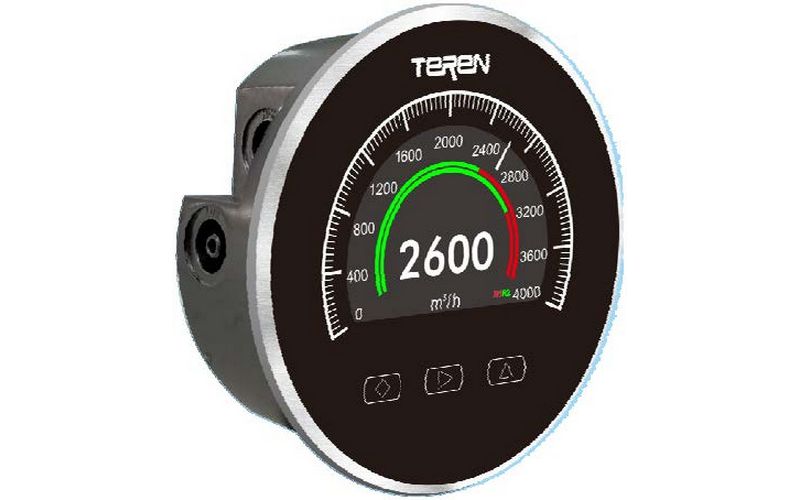

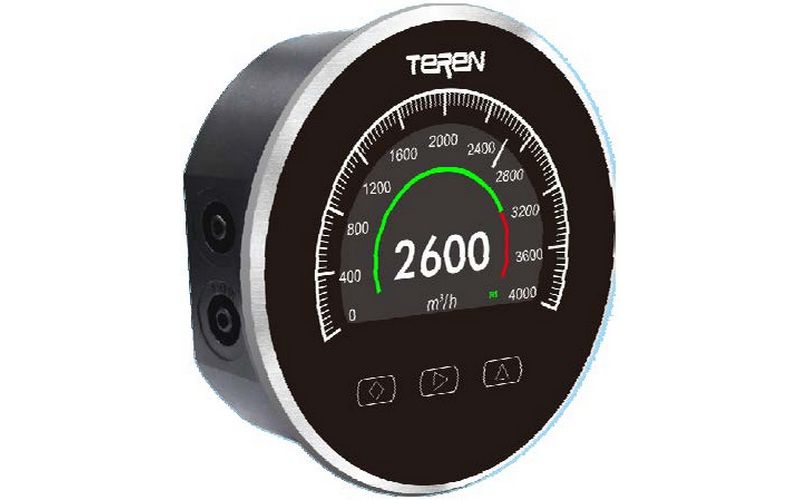

- Благодаря уникальному дизайну цветного TFT-LCD дисплея в качестве циферблата, он объединяет традиционную стрелку и цифровой дисплей, которые могут выполнять сложные функции определения перепада давления, скорости воздуха или объема, отображения, вывода и сигнализации
- Применяет высокоточные MEMS-датчики и цифровые технологии, позволяющие измерять перепад давления и скорость /объем воздуха в различных системах вентиляции, кондиционирования воздуха и оборудовании
- Высокая точность, отличная температурная компенсация и устойчивость к электромагнитным помехам (промышленный уровень защиты от электромагнитных помех 3), что подходит для применения в сложных условиях промышленных систем или оборудования
- Современный дизайн, подходит для поверхностного, панельного или скрытого монтажа
- Возможность выбора нескольких диапазонов, выходов, сигнализации, технических устройств
- Дополнительно 2 отдельных реле SPST для настройки сигнализации
- Дополнительный внешний дистанционный датчик температуры для измерения и компенсации температуры
- Защита цифровой схемы, источника питания и выходного сигнала от перенапряжения и обратного подключения, высокая надежность
- Точность составляет до ±0,5% FS
- Функциональные клавиши: калибровка нуля, выбор единиц измерения, установка реле, установка времени отклика, калибровка диапазона/выходного сигнала, DP/air настройка скорости/громкости, ввод компенсации / коэффициента и т.д.

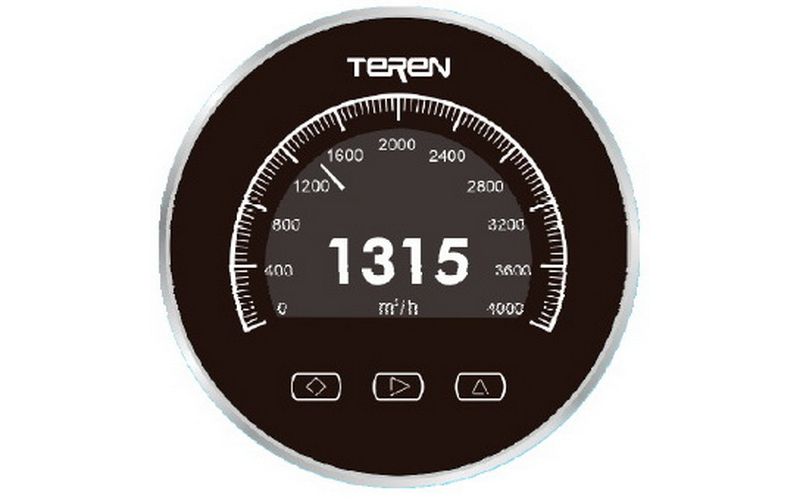

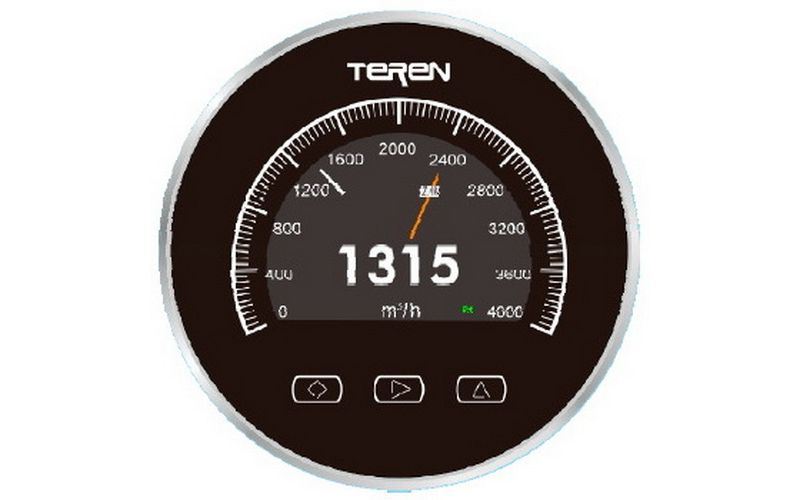

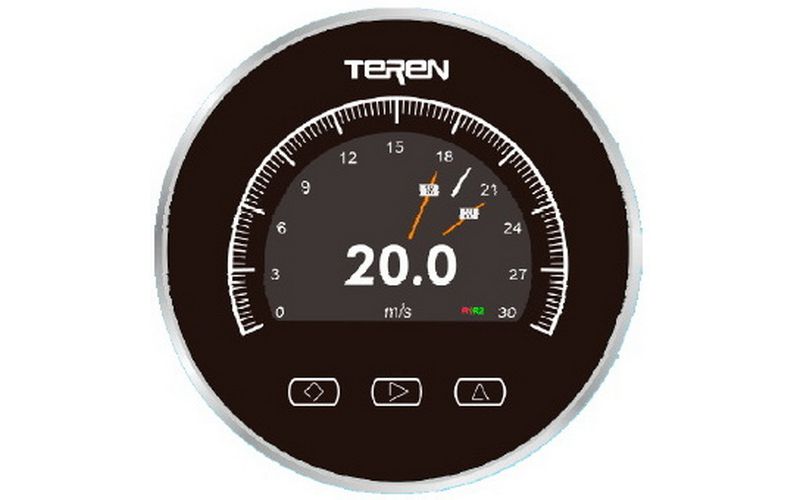

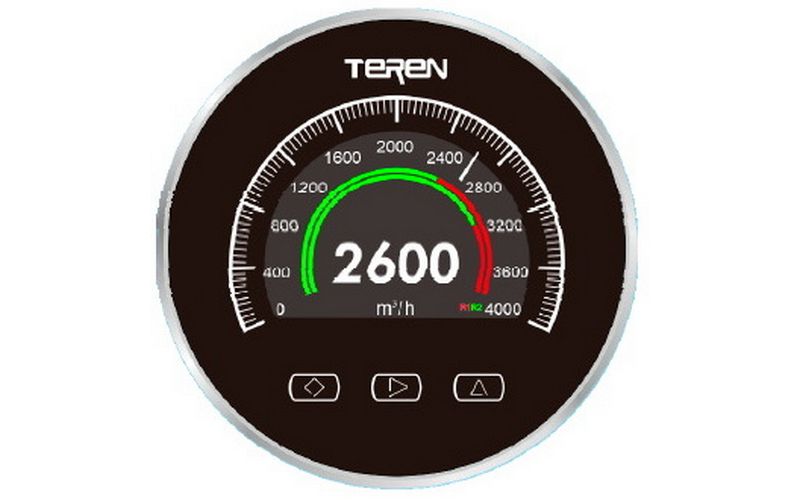

- Цветной дисплей с высокой яркостью, может отображать аналоговый указатель, измеренное значение, цвет сигнала тревоги, состояние сигнала тревоги, заданное значение сигнала тревоги и т.д., заданное кнопками, см. прикрепленные изображения
- Отсутствие подвижных частей, высокая степень защиты до IP65
| Датчик: | высокоточный MEMS-датчик, пьезорезистивный принцип действия, точный расчет скорости/объема воздуха в соответствии с динамическим давлением потока и уравнением Бернулли |
| Среда: | негорючий, не вызывающий коррозии воздух, не чувствительный к воздействию влаги, пыли, конденсата и масла |
| Температура среды: | 0~60°C |
| Материал корпуса: | пластик ABS или литой алюминий, перед PC |

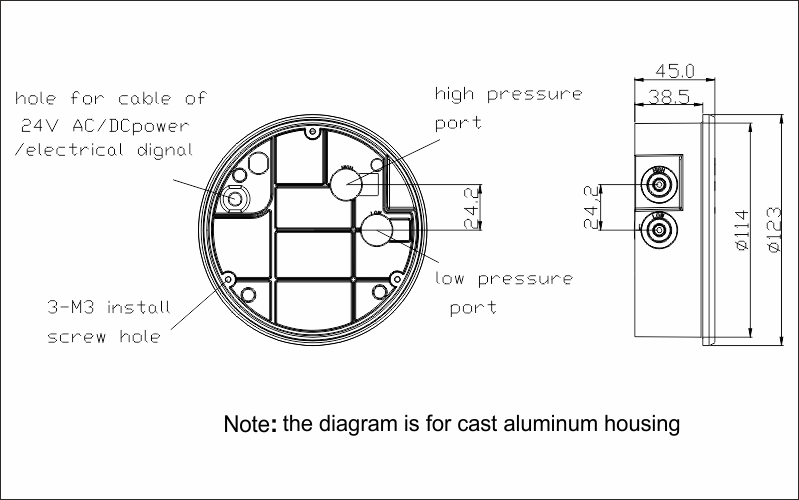

| Размеры: | диаметр 115 мм, толщина 38.5 мм для корпуса из алюминия и 33 мм для корпуса из ABS пластика |
| Рабочая температура: | -20~70°C |
| Компенсированная температура: | 0~50°C |
| Рабочее давление: | перегрузка 10xFS(≤1kPa)/8xFS(≥1kPa) разрыв 20xFS(≤1kPa)/10xFS(≥1kPa) |
| Диапазон: | 0-10/30/100m/s, см. вкладку "модели" |
| Компенсация средней температуры (опционально): | зонд: белый PVC кабель, 4x28AWG, 2m; рабочая температура -40~85°C, Rins>100MΩ (25°C) цифровой сенсор температуры: точность 0.2°C при -40~100°C диапазон: 0~50°C (может быть установлен другой) |
| Точность: | DP±0.5%FS |
| Долговременная стабильность: | ±0.5%FS /Год (давление) |
| Влияние температуры (давление): | <0.03%FS/°C(zero), <0.04%FS/°C (FS) |
| Время отклика: | 0.5~30s, задается кнопками |
| Дисплей: | высококонтрастный 3.5” TFT цветной LCD, разрешение 320x480 |
| Разрешение дисплея: | 0.1 m/s, 1 m3/h, 0.1°C |
| Обновление дисплея: | <1s |
| Выход: | скорость потока / объем воздуха 4..20mA(трехпроводное подключение), температура 4..20mA (трехпроводное подключение, выбираемое), |
| Коммуникации: | 1 RS485/Modbus, R/W enable, 9600 bps |
| Релейный выход: | 2xSPST, 0.5A/30VDC или 1xЗуммер |
| Кнопки: | три сенсорные кнопки |
| Электрическое подключение: | кабель с обратной стороны длиной 0,5 м |
| Питание: | 16~28VAC, 9~28VDC |
| Подсоединение: | трубки 5 мм, два порта на левой и задней стороне |
| Вес: | 515г (литой алюминий) / 400г (пластик ABS), без температурного зонда |
| Защита: | IP65 |
| Сенсор: | датчик расхода типа AFMB или аналогичный трубке Пито |
| Принадлежности: | В стандартную комплектацию входят аксессуары 1002 (ПВХ -трубка диаметром 5 мм, длиной 2 м) и A-S0 (включая 3 кронштейна и винты). В качестве опций предлагаются A-S1, A-S2 и A-S7-X. Их следует заказывать отдельно. Смотрите подробную информацию в разделе "Принадлежности" |
| Модель | SDPV | интеллектуальный монитор скорости потока / объема воздуха | ||||
| Точность | 1 2 3 |
0~10m/s(0-125Pa) 0~30m/s(0-1000Pa) 0~100m/s(0-10000Pa) |
||||
| Выходы | 2 8 |
4..20mA RS485/Modbus |
||||
| Сигнализация | 0 1 2 3 |
нет 2xSPST реле 1xЗуммер 1xЗуммер + 2xSPST реле |
||||
| Корпус | 0 1 |
пластик ABS литой алюминий |
Примечание: для выбора модели с температурным зондом необходимо указать суффикс "-T" после наименования модели
Примеры наименований моделей для заказа:
SDPV2200 - интеллектуальный монитор скорости/объема воздуха, диапазон 0~30 m/s (0-1000Pa), выход 4..20mA, без сигнализации, корпус из пластика ABS
SDPV2801 - интеллектуальный монитор скорости/объема воздуха, диапазон 0~30 m/s (0-1000Pa), выход RS485/Modbus, без сигнализации, корпус литой алюминий
