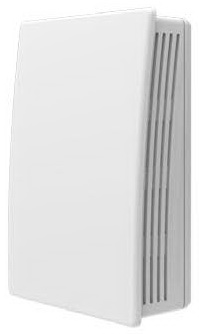

CDTHW Преобразователь / датчик углекислого газа CO2, температуры и влажности

TEREN CDTHW Настенный преобразователь / датчик концентрации углекислого газа CO2, температуры и влажности, выходы 4..20mA/0-10V, RS485/Modbus, PT100, PT1000, NTC10K, NI1000 и др.
TEREN CDTHW Настенный преобразователь / датчик концентрации углекислого газа CO2, температуры и влажности, выходы 4..20mA/0-10V, RS485/Modbus, PT100, PT1000, NTC10K, NI1000 и др.

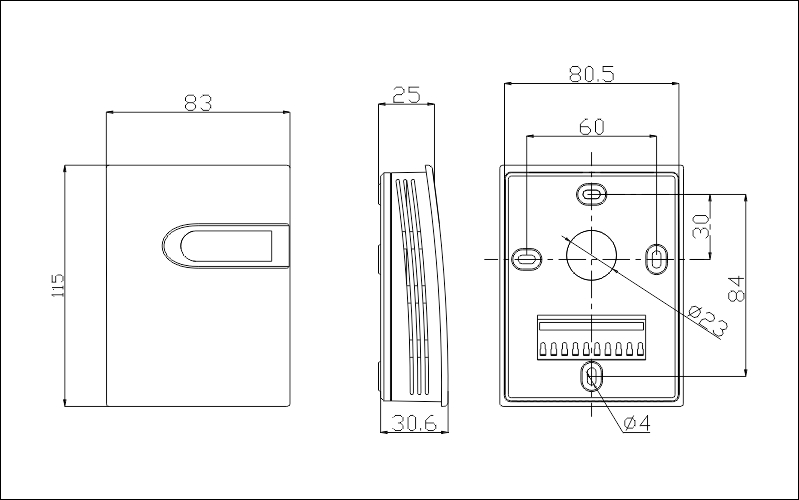

TEREN CDTHW Настенный преобразователь / датчик концентрации углекислого газа CO2, температуры и влажности, выходы 4..20mA/0-10V, RS485/Modbus, PT100, PT1000, NTC10K, NI1000 и др. Чертеж, размеры
выходы 4..20mA/0-10V, RS485/Modbus, PT100, PT1000, NTC10K, NI1000, ...
34705,42 руб
Preloader

Описание

Цена в карточке товара указана на CDTHW110 - настенный преобразователь / датчик концентрации углекислого газа CO2, температуры и влажности, выходы 4..20mA/0-10V (CO2), 4..20mA/0-10V (температура), 4..20mA/0-10V (влажность), без дисплея. Другие варианты - см. вкладку "Модели".

  • Настенные преобразователи / датчики концентрации углекислого газа (CO2), температуры и влажности серии CDTHW предназначены для мониторинга и контроля качества, температуры и влажности воздуха в помещении.
  • Высокопроизводительный цифровой недисперсионный инфракрасный датчик и цепь обеспечивают точное измерение и компенсацию температуры
  • Несколько резисторных датчиков температуры или термисторов по дополнительному заказу, совместимость с различными системами управления
  • Стабильность, надежность и быстрый отклик
  • Срок службы датчика углекислого газа составляет 15 лет, без технического обслуживания
  • Все клеммы расположены внутри во избежание повреждения печатной платы во время прокладки электропроводов
  • Использование цифровых технологий, выбор нескольких выходов, защита от перегрузки по напряжению и от обратной полярности, высокая степень надежности и помехозащищенность
  • Широкий ЖК-дисплей с отображением единиц измерения и поочередным отображением углекислого газа, температуры и влажности (для резисторных датчиков температуры или термисторов отображение отсутствует)
Углекислый газ (CO2)
Датчик: недисперсионный инфракрасный датчик с ABC алгоритмом* (Automatic Baseline Correction)
Метод анализа: диффузия
Точность: (40+3%MV) ppm
Время отклика: ＜120s (30cc/min, при слабом потоке воздуха)
Смещение: ＜±10ppm/год
Диапазон: 0-2000ppm (диапазон измерения 400-2000ppm)
Выход: 4..20mA, 0-10V, RS485/Modbus
Температура
Сенсор: цифровой, RTD или термистор, см. "модели"
Диапазон: 0~50°C
Точность: см. вкладку "точность"
Выход: 4..20mA, 0-10V, RS485/Modbus или RTD/термистор
Относительная влажность
Сенсор: цифровой полимерный
Диапазон: 0~100°RH
Точность: см. "точность"
Гистерезис: <±1%RH
Время ответа: <10s (25°C, при слабом потоке воздуха)
Смещение: <±0.5%RH/год
Выход: 4..20mA, 0-10V, RS485/Modbus
Общие
Питание: 16~28VAC/16-35VDC
Дисплей: LCD дисплей (опция)
Разрешение дисплея: 1ppm, 0.1°C, 0.1%RH
Условия эксплуатации: 0~50°C, 0~95%RH без конденсата
Условия хранения: -20~60°C
Материал: пожаробезопасный PC(UL94V-0)
Защита: IP30
Вес: 175 г

*ABC алгоритм: автоматическая фоновая поправка (Automatic Baseline Correction), предназначенная для непрерывного мониторинга минимальных показаний датчика с периодичностью в несколько дней и медленной коррекции любого обнаруженного длительного сдвига в соответствии с ожидаемым значением свежего воздуха 400 мг/м3 углекислого газа.
Модель CDTHW настенный преобразователь / датчик углекислого газа (CO2), температуры и влажности для помещений
Выход CO2 и влажности 1
C		 4..20mA/0-10V
RS485/Modbus
Выход температуры * 1
3
4
5
6
7
9
A
C		 4..20mA/0-10V
PT1000,±0.2°C @25°C
PT100,±0.2°C @25°C
NTC20K, ±0.2°C @25°C
Ni1000, ±0.5°C @25°C
NTC10K, ±0.2°C @25°C
NTC10K-III (Precon), ±0.3°C @25°C
NTC10K-A (Carell), ±0.3°C @25°C
RS485/Modbus
Дисплей 0
1		 нет
LCD дисплей

* см. таблицу сопротивлений для разных типов сенсоров
** заводская настройка выхода - 4..20mA, переключение выхода на 0-10V производится джампером на печатной плате
ВыходТочность
T (@10~40°C) RH (25°C,20~80%RH)
0-10V <±0.3°C 3%RH
4..20mA <±0.8°C 5%RH
RS485/Modbus <±0.3°C 3%RH
RTD/ thermistor см. вкладку "модели" см. вкладку "модели"

Примеры наименований моделей для заказа:

CDTHW110 - настенный преобразователь / датчик концентрации CO2, температуры и влажности, выходы 4..20mA/0-10V (CO2), 4..20mA/0-10V (температура), 4..20mA/0-10V (влажность), без дисплея
CDTHWCC1 - настенный преобразователь / датчик концентрации CO2, температуры и влажности, выход RS485/Modbus, LCD дисплей
