SDP умный монитор и преобразователь перепада давления
Описание
Цена в карточке товара указана на SDP03000 - умный монитор и преобразователь перепада давления, точность 1%FS, диапазон 0-250, без реле, без выходов, корпус из пожаробезопасного пластика ABS. Другие варианты - см. вкладку "Модели".
- Уникальный дизайн с цветным TFT-LCD в качестве циферблатного дисплея. Он объединяет традиционные функции указателя и цифрового дисплея, управления переключателем и вывода передатчика, которые могут реализовать интегрированные функции обнаружения перепада давления, отображения, вывода и управления сигнализацией в защищенной среде, а также имеет богатый и красивый интерфейс отображения
- Применяет высокоточный датчик MEMS и цифровые технологии, может измерять положительное, отрицательное или дифференциальное давление
- Он может измерять и контролировать давление в системе вентилятора, воздуходувки, фильтр, вытяжка печи и диафрагменная пластина и могут применяться в различных чистых помещениях, шкафах биологической безопасности, чистых стендах, коллекторах воздуховодов, медицинских или фармацевтических машинах и т.д.
- Дополнительно 2 отдельных реле SPST для настройки сигнализации
- Модный, супертонкий дизайн. Подходит для поверхностного, панельного или скрытого монтажа
- Выбор нескольких диапазонов, выходов, сигнализации, единиц измерения
- Отсутствие подвижных частей, отсутствие влияния на вибрацию
- Точность составляет до ±0,5%FS, а диапазон может составлять 25Pa
- Функциональные клавиши: калибровка нуля, выбор единиц измерения, установка реле и т.д.

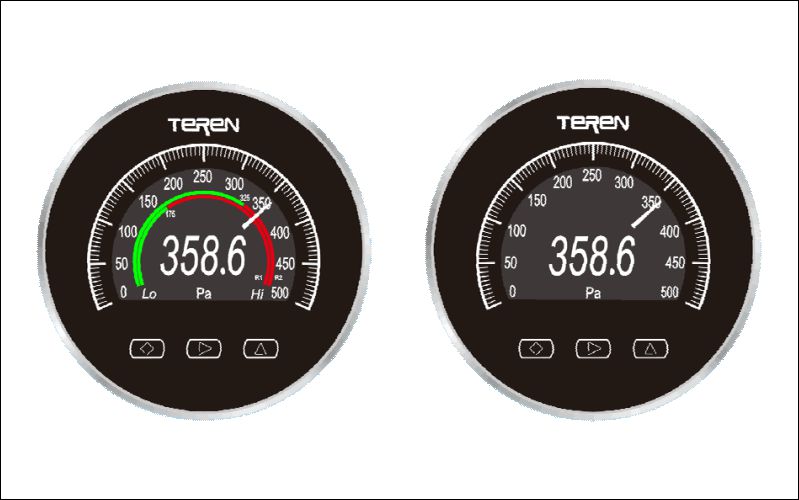

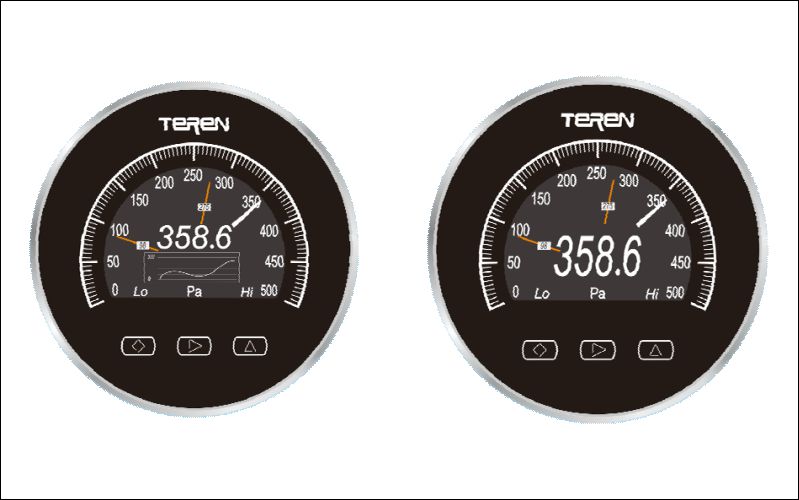

- Цветной дисплей высокой яркости, может отображать аналоговый указатель, диаграмма тренда, измеренное значение, цвет сигнала тревоги, статус сигнала тревоги, заданное значение сигнала тревоги и т.д., устанавливаемые кнопками, относятся к прилагаемым изображениям
| Сенсор: | сенсор MEMS высокой точности |
| Среда: | негорючие газы, нечувствителен к влажности, грязи и маслу |
| Рабочая температура: | -20..70°C, 0~95%RH (без конденсата) |
| Температура среды: | 0..60°C |
| Темп. компенсации: | 0..50°C |
| Рабочее давление: | перегрузка 10xFS, разрывное давление 20xFS |
| Точность: | ±0.5%, ±1.0% |
| Стабильность: | ±0.3%FS/год, ±0.5%FS/год |
| Время отклика: | 0.5/1/2/5 сек, задается DIP-переключателем |
| Дисплей: | высококонтрастный 3.5" TFT цветной LCD дисплей, разрешение 320х480 |
| Выход: | 0-10V, 0-5V, 4..20mA (2-х пров.), RS485/Modbus |
| Релейный выход: | 2 реле SPST, 0.5A×30VDC или 1 зуммер |
| Кнопки: | 3 кнопки |

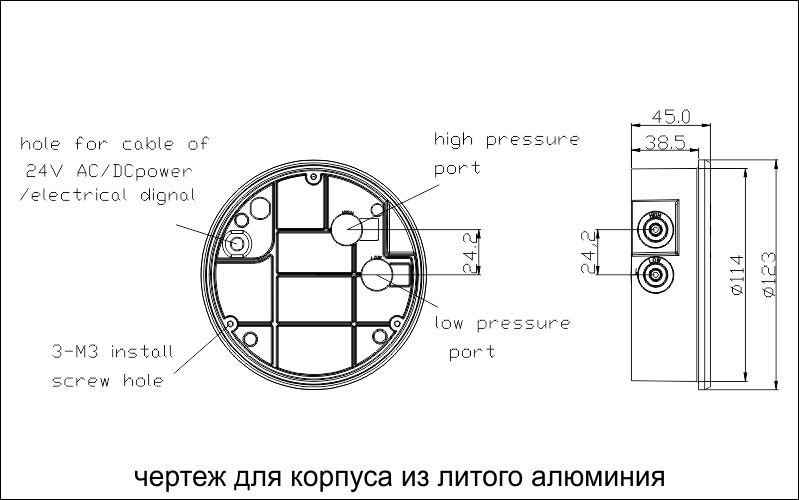

| Электрическое подключение: | кабель длиной 0.5 метра или винтовые клеммы (только для корпуса из литого алюминия) |
| Питание: | 16~28VAC/9~28VDC |
| Подсоединение: | трубки 1/8" внутренний диаметр, две пары с левой и правой сторон |
| Вес: | 515г для алюминиевого корпуса, 400г для корпуса из пластика |
| Защита: | IP65 |
| Принадлежности: | В стандартную комплектацию входят аксессуары 1002 (ПВХ-трубка диаметром 5 мм, длиной 2 м) и A-S0 (включая 3 кронштейна и винты). В качестве опций предлагаются A-S1, A-S2 и A-S7-X. Их следует заказывать отдельно. Смотрите подробную информацию в разделе Аксессуары. |
| Модель | SDP | умный монитор и преобразователь перепада давления | |||||
| Точность | 0 1 |
1%FS 0.5%FS |
|||||
| Диапазон | x | см. вкладку "диапазоны" | |||||
| Реле | 0 1 2 3 |
нет 2 реле SPST 1 зуммер 1 зуммер и 2 реле SPST |
|||||
| Выход | 0 1 8 |
нет 0-10V & 4..20mA(2-х пр.) RS485/Modbus |
|||||
| Корпус | 0 1 |
пластик ABS литой алюминий |
Стандартное электрическое подключение осуществляется кабелем с задней стороны. Вместо корпуса из литого алюминия можно выбрать винтовые клеммы, добавив суффикс "-T" после номера модели.
| Код | Единица измерения и Диапазон | |||||
|---|---|---|---|---|---|---|
| Pa | Pa | KPa | дюйм в.с. | мм в.с. | mbar | |
| 0 | 0-25 | 25.00 | 0.025 | 0.100 | 2.500 | 0.250 |
| 1 | 0-60 | 60.00 | 0.060 | 0.250 | 6.000 | 0.600 |
| 2 | 0-125 | 125.00 | 0.125 | 0.500 | 12.50 | 1.250 |
| 3 | 0-250 | 250.00 | 0.250 | 1.000 | 25.00 | 2.500 |
| 4 | 0-500 | 500.00 | 0.500 | 2.000 | 50.00 | 5.000 |
| 5 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
| 6 | 0-2500 | 2500 | 2.500 | 10.000 | 250.0 | 25.00 |
| 7 | 0-5000 | 5000 | 5.000 | 20.00 | 500.0 | 50.00 |
| 8 | 0-10000 | 10000 | 10.00 | 40.00 | 1000 | 100.0 |
Примечание:
- 5 единиц измерения могут быть заданы с помощью клавиш
- Для моделей с нулем в центре, добавить "Z" в конце кода модели.
Например, DP1*1**Z, означает -30-0-30pa. Применимо только для диапазонов 1-6.
Примеры наименований моделей для заказа:
SDP02010 - умный монитор и преобразователь перепада давления, точность 1%FS, диапазон 0-125Па, без реле, выход 0-10V и 4..20mA, корпус из пластика ABS
SDP03111 - умный монитор и преобразователь перепада давления, точность 1%FS, диапазон 0-250Па, два реле SPST, выход 0-10V и 4..20mA, корпус из литого алюминия
