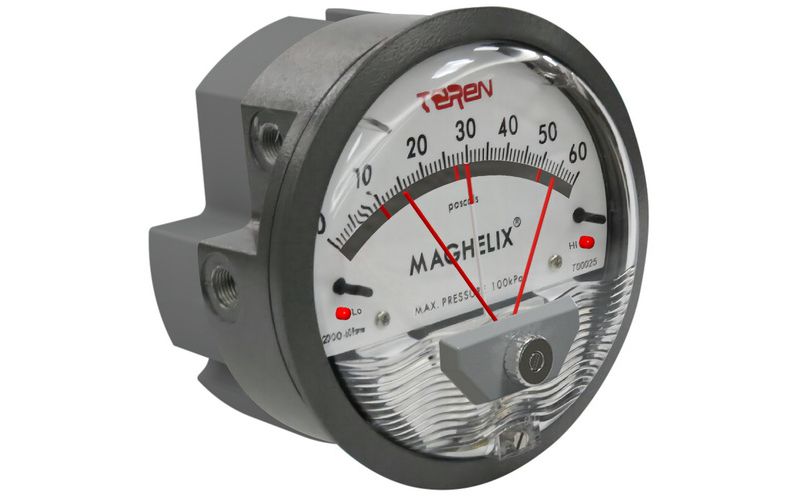

A2GT преобразователь / манометр / контроллер перепада давления
Описание
Цена в карточке товара указана на A2GT0310 - преобразователь / манометр / контроллер перепада давления, диапазон 0-250 Pa, выход 0-10V/4..20mA, RS485/Modbus, реле 2xSPST 0.5A/30VDC, с 2 красными светодиодами and 1 зуммером, питание 16~28VAC/16~35VDC. Другие варианты - см. вкладку "Модели".
- Комбинация дифференциального манометра, датчика перепада давления и контроллера (релейного выхода) в одном устройстве используется для измерения, отображения и управления положительным, отрицательным или дифференциальным давлением.
- A2GT может измерять давление в системах вентиляции, фильтрации, а также в различных чистых помещениях, шкафах биологической безопасности, чистых стендах, коллекторах воздуховодов, медицинских или фармацевтических машинах и т.д.
- Датчик использует технологию и конструкцию A2000, благодаря простому и бесшумному перемещению обеспечивает точное отображение стрелки с точностью до 2%FS.
- Функция индикации не зависит от электрического датчика и может работать даже при отсутствии источника питания
- В электрическом преобразователе используется MEMS-датчик и цифровая технология с точностью до ±1%FS
- Можно выбрать несколько диапазонов, выходов, сигнализацию, инженерные блоки, стандартная установка - монтаж на панели
- Реле перепада давления имеет два переключателя, которые указывают верхний и нижний пределы. Механические настройки можно установить с помощью ручки на крышке и обозначить двумя красными стрелками. Электрические настройки можно выполнить с помощью RS485/Modbus
| Среда: | Воздух и негорючие совместимые газы |
| Рабочая температура: | -7..60°C |
| Манометр | |
| Точность: | ±2%FS(125Pa：±3%, 60Pa：±4%) при 20~26°C |
| Границы давления: | от -70 до 100 kPa |
| Калибровка нуля: | винт в нижней части фронтальной поверхности |
| Контроллер (релейный выход) | |
| Выход: | реле 2xSPST 0.5A/30VDC, с 2 красными светодиодами and 1 зуммером |
| Точность: | ±1%FS |
| Мертвая зона: | 1%FS (настраивается через RS485/Modbus) |
| Настройки тревоги: | ручкой устанавливаются предельные положения указателей, через RS485/Modbus устанавливаются электрические параметры |
| Преобразователь | |
| Точность: | ±1.0%FS |
| Стабильность: | ±0.5%FS /Year |
| Выход: | 0~10V, 4..20mA (двухпроводное подключение), RS485/Modbus |
| Температурная компенсация: | 0~50°C |
| Влияние температуры: | <0.05%FS/°C (Zero), <0.08%FS/°C (FS) |
| Время отклика: | <5 сек |
| Питание: | 16~28V AC/16~35VDC |

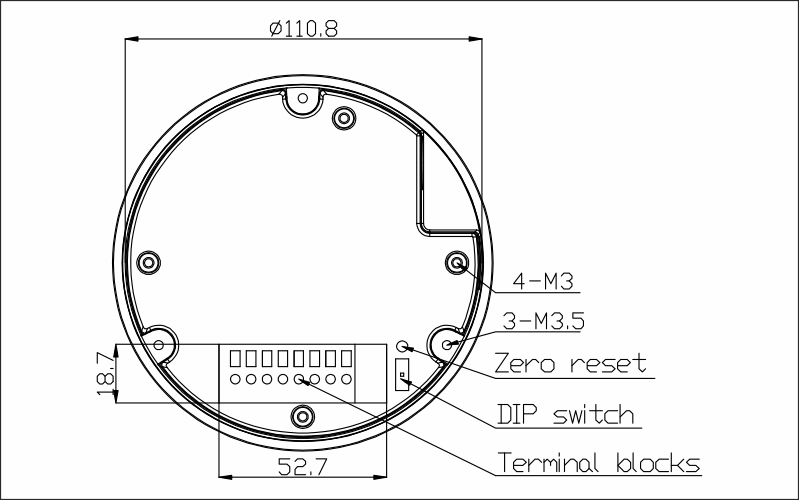

| Установка нуля: | кнопка "сброс" на обратной стороне |
| Электрическое подсоединение: | винтовые разъемы на обратной стороне |
| Рабочее давление: | перегрузка 10xFS(≤1kPa)/8xFS(≥1kPa) разрыв 20xFS(≤1kPa)/10xFS(≥1kPa) |

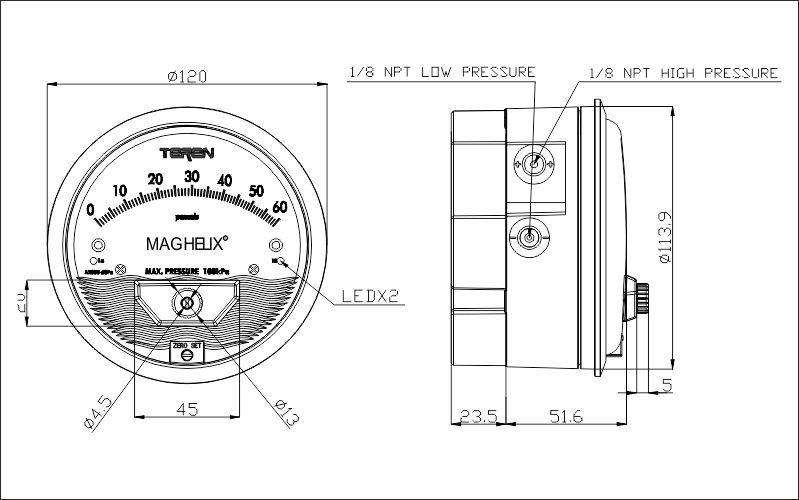

| Подсоединение: | 1/8 NPT female +/- порты, один порт сбоку |
| Корпус: | Перед: Корпус и безель из литого под давлением алюминия, PC крышка Зад: пожаробезопасный PC(UL94V-0) |
| Защита: | передняя часть IP65 задняя часть IP30 |
| Вес: | 0,86 кг |
| Модель | A2GT | преобразователь / манометр / контроллер перепада давления | |||
| Диапазон | xx | см. вкладку "диапазоны" | |||
| Выход | 0 1 |
нет 0-10V, 4..20mA (двухпроводное подключение), RS485/Modbus |
|||
| Питание | 0 1 |
16~28VAC/16~35VDC 85~265VAC (только для преобразователей без выхода) |
| Код | Pa | Код | дюймы в.с. | Код | мм в.с. | Код | kPa | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 01** | 0~60 | 11** | 0~0.25 | 21** | 0~6 | 05 | 0~1 | |||
| 02* | 0~125 | 12* | 0~0.50 | 22* | 0~10 | 06 | 0~2 | |||
| 03 | 0~250 | 13 | 0~1 | 23 | 0~25 | 07 | 0~5 | |||
| 04 | 0~500 | 14 | 0~2 | 24 | 0~50 | 08 | 0~10 | |||
| 0A** | -30~30 | 1A** | -0.125~0.125 | 25 | 0~100 | |||||
| 0B* | -60~60 | 1B* | -0.25~0.25 | Код | дюймы в.с. | |||||
| 0C* | -125~125 | 1C | -0.5~0.5 | Код | см в.с. | 15 | 0~4 | |||
| 36 | 0~20 | 16 | 0~8 | |||||||
| 37 | 0~50 | 17 | 0~20 | |||||||
| 38 | 0~100 | 18 | 0~40 |
Примечание:
- Точность манометра: ** 4%, * 3%, остальные 2%.
- Точность преобразователя 1%
Примеры наименований моделей для заказа:
A2GT0310 - преобразователь / манометр / контроллер перепада давления, диапазон 0-250 Pa, выход 0-10V/4..20mA, RS485/Modbus, реле 2xSPST 0.5A/30VDC, с 2 красными светодиодами and 1 зуммером, питание 16~28VAC/16~35VDC
A2GT0401 - преобразователь / манометр / контроллер перепада давления, диапазон 0-500 Pa, без выхода, реле 2xSPST 0.5A/30VDC, с 2 красными светодиодами and 1 зуммером, питание 85~265VAC
