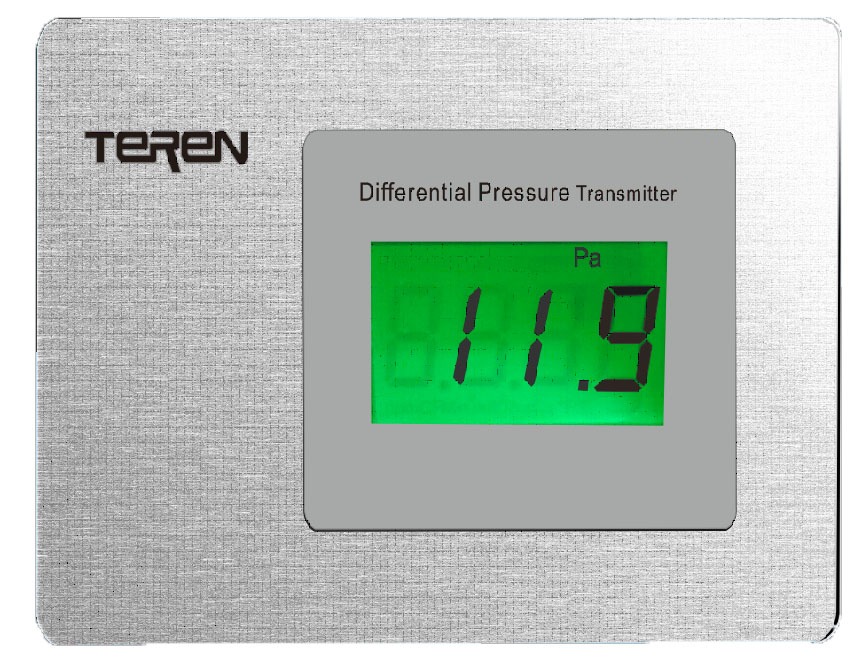

DP17 монитор и преобразователь перепада давления для поверхностного монтажа
Описание
Цена в карточке товара указана на DP17300 - монитор и преобразователь перепада давления для поверхностного монтажа, диапазон 0-250Pa. Другие варианты - см. вкладку "Модели".
- DP17 преобразователь перепада давления промышленного исполнения предназначен для скрытого монтажа, измерения и отображения перепада давления в окружающей среде, например, в чистых помещениях на электронных или фармацевтических заводах, в больницах и лабораториях и т.д.
- Передняя панель из стали 316L, окно из PMMA, плоская поверхность, не оставляет следов пыли, подходит для всех моющих средств, дезинфицирующих средств и бактерицидов
- Высокая помехозащищенность, совместимая с требованиями EN61326-1 к промышленному оборудованию в области электромагнитных помех
- Высокопроизводительный датчик, 100% сменный датчик без повторной калибровки, выход 1 канал 4..20мА
- Совместимость с любыми DDC / PLC / SCADA или другими системами сбора данных и управления
| Точность: | 1%FS(2%FS@0~25Pa) |
| Дрифт: | <0.5%FS/год |
| Время отклика: | 0.5/1/2/5 сек, задается DIP-переключателем |
| Температура среды: | 0..60°C |
| Рабочее давление: | перегрузка 10xFS, разрывное давление 20xFS |
| Дисплей: | LCD дисплей 4 разряда с подсветкой, размер 47х27мм, высота символов 16мм, высота символов единиц измерения 2мм |
| Покрытие дисплея: | PMMA |
| Разрешение дисплея: | 0.1 Pa |
| Обновление дисплея: | < 1 сек |
| Питание: | 16~28VAC/19~35VDC |
| Выход: | 4..20mA |
| Подсоединение: | встроенный сенсор перепада давления, патрубки с обратной стороны, трубки 5 мм внутренний диаметр |
| Установка нуля: | простой сброс кнопкой |
| Электрическое подключение: | винтовые клеммы max Ø1.5mm2 |
| Передняя панель: | сталь 316L, 1.5 мм толщиной |
| Корпус: | пожаробезопасный ABS+PC (UL94V-0) |
| Условия эксплуатации: | 0~50°C, 0~95%RH (без конденсата) |
| Условия хранения: | -10~70°C |
| Защита: | передняя панель IP65 |
| Вес: | 385г |
| Модель | DP17 | монитор и преобразователь перепада давления для поверхностного монтажа | |||
| Диапазон | x | см. вкладку "диапазоны" | |||
| Винт давления | 0 1 |
нет 1 винт для отбора проб давления на передней панели |
|||
| Монтажные отверстия | 0 1 |
нет 4 отверстия по углам, с SS винтами |
| Код | Единица измерения и Диапазон | |||||
|---|---|---|---|---|---|---|
| Pa | Pa | KPa | дюйм в.с. | мм в.с. | mbar | |
| 0 | 0-25 | 25.00 | 0.025 | 0.100 | 2.500 | 0.250 |
| 1 | 0-60 | 60.00 | 0.060 | 0.250 | 6.000 | 0.600 |
| 2 | 0-125 | 125.00 | 0.125 | 0.500 | 12.50 | 1.250 |
| 3 | 0-250 | 250.00 | 0.250 | 1.000 | 25.00 | 2.500 |
| 4 | 0-500 | 500.00 | 0.500 | 2.000 | 50.00 | 5.000 |
| 5 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
Примечание:
- 5 единиц измерения могут быть заданы с помощью DIP-переключателя
- Для моделей с нулем в центре, добавить "Z" в конце кода модели.
Например, DP171**Z, означает -30-0-30pa.
Примеры наименований моделей для заказа:
DP17300 - монитор и преобразователь перепада давления, диапазон 0-250Pa, выход 4..20mA, без винта для отбора проб, без монтажных отверстий

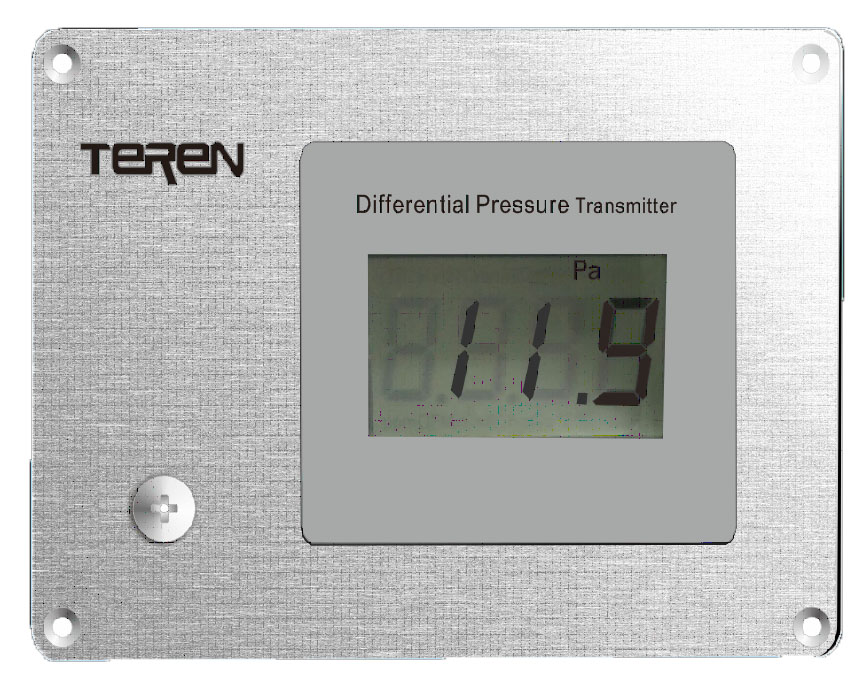

DP17211 - монитор и преобразователь перепада давления, диапазон 0-125Pa, выход 4..20mA, винт для отбора проб, монтажные отверстия
