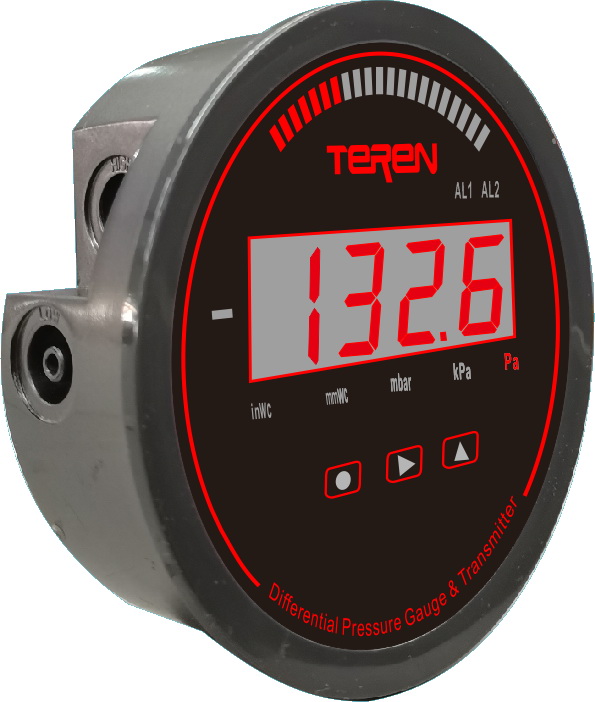

DPGT манометр / преобразователь / датчик перепада давления цифровой (дифманометр)
Описание
Цена в карточке товара указана на DPGT3120 - манометр / преобразователь / датчик перепада давления цифровой, диапазон 0-250Pa, арочный дисплей, зуммер, выход 0-10V&4..20mA. Другие варианты - см. вкладку "Модели".
- Применены высокоточный датчик MEMS и цифровые технологии, DPGT цифровой манометр / преобразователь / датчик перепада давления (дифманометр, дифференциальный манометр, контроллер, прессостат) измеряет положительное, отрицательное и дифференциальное давление, одновременно имеет дисплей и выход с различными протоколами
- Цифровой манометр / преобразователь / датчик перепада давления предназначен для измерения напора вентиляторов, сопротивления фильтра, скорости воздуха, проектах печей, падения давления в сужающих устройствах, уровня жидкости в барботерах и усилителях давления, в чистых помещениях
- Манометр может быть использован для мониторинга кровяного и респираторного давлений
- Встроенный и настенный монтаж
- Выбор диапазонов и единиц измерения
- Нет движущихся частей, нет влияния вибрации
- Точность до ±1% (±0.5% опционально)
- Клавиши: калибровка нуля, выбор единиц измерения, настройка реле и т.д.
- Арочный LED дисплей для выхода/тревоги
| Среда: | негорючие, некоррозийные газы; не чувстителен к влаге, грязи и маслу |
| Температура среды: | 0~60°C |
| Материалы: | литой алюминий, поликарбонат |
| Окруж.темп.: | -20..+70°C |
| Темп. компенсации: | 0-50°C |
| Рабочее давление: | 1, 2, 5 или 10Kpa, перегрузка 5xFS, импульсн.10xFS |

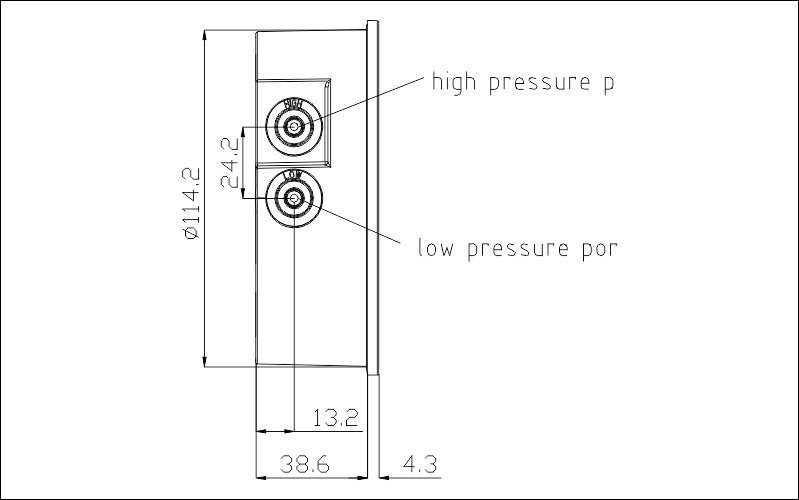

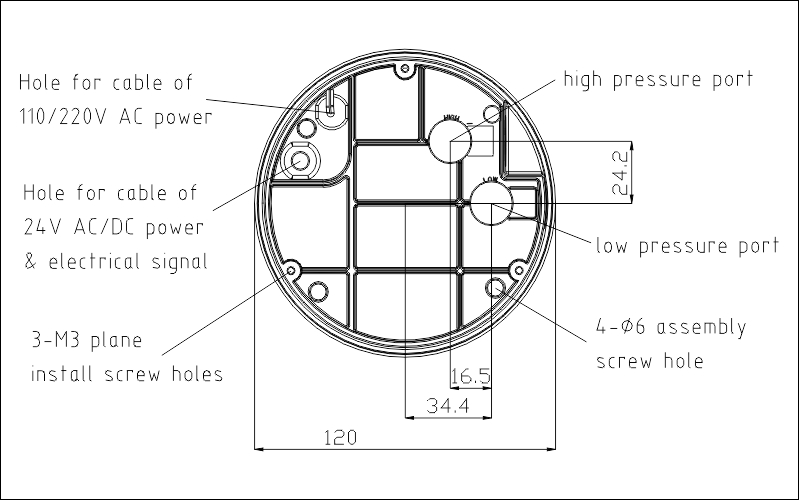

| Размеры: | см.чертеж |
| Подвод давл.: | трубки 1/8", 2 шт. (подключение слева и сзади) |
| Дисплей: | 4 разряда 0.8", красные светодиоды |
| Выход: | 0-10V&4..20mA (3-х пров.), RS485/Modbus |
| Цифр.выход: | RS485 Modbus RTU (9600-n-8-1) |
| Релейный вых.: | 2 реле SPST, 0,5A/30VDC или 1×Зуммер |
| Точность: | ±1.0%FS (±2.0%FS при 25Pa диапазоне) |
| Стабильность: | ±0.5%FS/год |
| Тепл.влияние: | ＜0.05%FS/°C(Zero),＜0.08%FS/°C(FS) |
| Время отклика: | 0.5-30s |
| Питание: | 16-28V AC или 16-35V DC |
| Корпус: | из литого алюминия, лицевая панель пожаробезопасный PC (UL94V-0) |
| Кнопки: | 3 шт. |
| Защита: | IP65 |
| Вес: | 340г |
| Принадлежности: | Стандартные принадлежности включают комплект 1002 (5 мм ID PVC трубка 2 метра) и A-S0 (включая 3 кронштейна и винты). Опционально принадлежности A-S1, A-S2 и A-S7-X. Они могут быть использованы для поверхностного, панельного или скрытого крепления и заказываются отдельно. См. детали в "Принадлежностях" |
| Модель | DPGT | цифровой манометр / преобразователь / датчик перепада давления | ||||
| Диапазон | x | см. вкладку "диапазоны" | ||||
| Арочный LED | 0 1 |
- арочный LED дисплей |
||||
| Реле | 0 1 2 |
нет 2 реле SPST зуммер |
||||
| Выход | 0 1 |
0-10V&4..20mA RS485/Modbus |
Примечание:
- Стандартное электрическое подключение - это кабель от задней стороны корпуса. Если необходимо подключение к винтовым клеммам вместо кабеля, то необходимо добавить суффикс "-T" после номера модели (только для модели с питанием 16-28V DC/AC)
- Стандартная лицевая поверхность матовая черная. Если нужна белая матовая, то необходимо добавить суффикс "-W" после номера модели
| Код | Единица & Диапазон & Разрешение дисплея | |||||
|---|---|---|---|---|---|---|
| Pa | Pa | KPa | дюйм в.с. | мм в.с. | mbar | |
| 0 | 0-25 | 25.00 | 0.025 | 0.100 | 2.500 | 0.250 |
| 1 | 0-60 | 60.00 | 0.060 | 0.250 | 6.000 | 0.600 |
| 2 | 0-125 | 125.00 | 0.125 | 0.500 | 12.50 | 1.250 |
| 3 | 0-250 | 250.00 | 0.250 | 1.000 | 25.00 | 2.500 |
| 4 | 0-500 | 500.00 | 0.500 | 2.000 | 50.00 | 5.000 |
| 5 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
| 6 | 0-2000 | 2000 | 2.000 | 8.000 | 200.0 | 20.00 |
| 7 | 0-5000 | 5000 | 5.000 | 20.00 | 500.0 | 50.00 |
| 8 | 0-10000 | 10000 | 10.00 | 40.00 | 1000 | 100.0 |
Примечание:
- 5 единиц измерения могут быть заданы с помощью клавиш
- Для моделей с нулем в центре, добавить "Z" в конце кода модели.
Например, DPGT1***Z, означает -30-0-30pa. Применимо только для диапазонов 1-6.
Примеры наименований моделей для заказа:
DPGT1110 - цифровой манометр / преобразователь / датчик перепада давления, 0-60Pa, арочный дисплей, реле, 0-10V/4..20mA
DPGT3121 - цифровой манометр / преобразователь / датчик перепада давления, 0-250Pa, арочный дисплей, зуммер, RS485/Modbus
