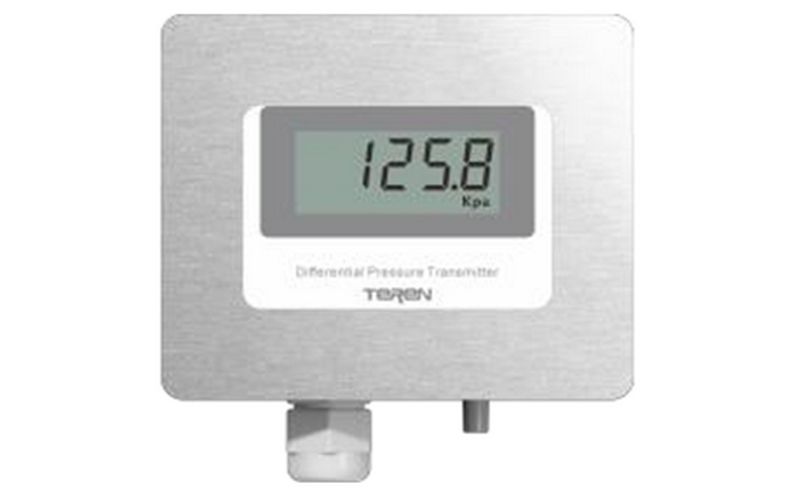

DPTL-F преобразователь / датчик перепада давления для поверхностного монтажа
Описание
Цена в карточке товара указана на DPTL-F610 - преобразователь / датчик перепада давления для поверхностного монтажа, диапазон 0-2500Pa, выход 0~5V/0~10V/4~20mA (трехпроводное подключение), без дисплея. Другие варианты - см. вкладку "Модели".
- DPTL-F преобразователь / датчик перепада давления использует цифровые технологии и высокоточный датчик MEMS, измеряет положительное, отрицательное и перепад давления
- Может измерять давление воздуха вентустановки, сопротивление фильтра, скорость воздуха, тягу в дымоходе, падение давления в сужающих устройствах, уровень жидкости в системе барботера, в усилителе давления или в гидравлической системе, в чистых помещениях
- Преобразователь / датчик перепада давления DPTL-F может быть использован в медицинских учреждениях, для измерения артериального и респираторного давления
- На выбор диапазоны, выходы и единицы измерения
- Отличная производительность с точностью 1% и диапазоном от 25Па
- Преобразователь DPTL-F представляет собой комбинацию из модели DPTL c LCD дисплеем и панели DPTL-A для поверхностного монтажа.

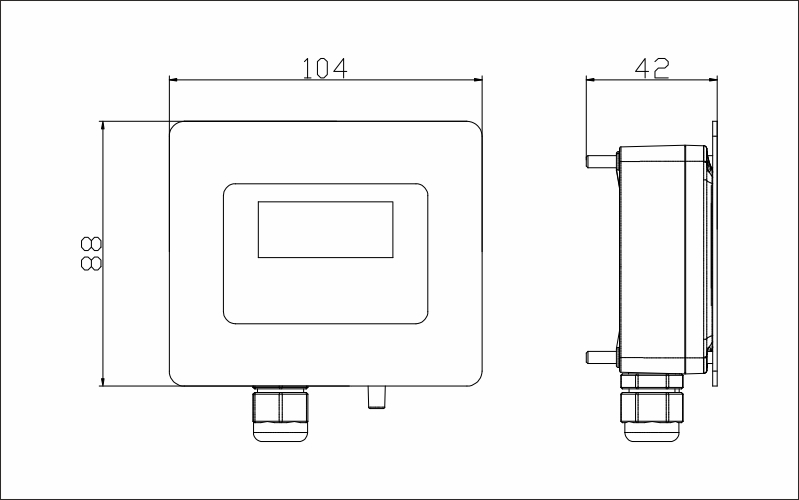

- Панель DPTL-A из матовой нержавеющей стали марки 316 не собирает пыль , ее легко и безопасно чистить. Размер: W104 × H88 × T1,5 (мм). Размер отверстия составляет W94×H78,5×D42 (мм). Размер ЖК -дисплея составляет 44x18 (мм).
| Среда: | негорючие газы, нечувствителен к влажности,грязи и маслу |
| Рабочая температура: | -20..70°C |
| Температура среды: | 0..60°C |
| Темп. компенсации: | 0..50°C |
| Диапазон: | 25Pa~10kPa |
| Точность: | ±1.0%FS (±2.0%FS в диапазоне 25Pa) |
| Долговременная стабильность: | ±0.5%FS/Год |
| Влияние температуры: | <0.05%FS/°C (zero), <0.08%FS/°C (FS) |
| Время отклика: | 0.5/1/2/5s, может быть установлено DIP переключателем |
| Установка нуля: | легко сбрасывается нажатием на кнопку |
| Подсоединение: | трубки с внутренним диаметром 5 мм |
| Дисплей: | 5 знаков LCD, размер 44x18mm, с отображением единиц измерения |
| Единицы измерения: | 5 единиц, выбираются DIP переключателем |
| Выход: | 0~5V/0~10V/4~20mA(двух- или трехпроводное подключение), RS485/Modbus |
| Питание: | 16~28V AC/16~35VDC |
| Защита: | IP65 |
| Вес: | 180г (без панели DPTL-A) |
| Корпус: | пожаробезопасный PC (UL94V-0) |
| Модель | DPTL-F | преобразователь / датчик перепада давления для поверхностного монтажа | |||
| Диапазон | x | см. вкладку "диапазоны" | |||
| Выход | 1 2 8 |
0-5V/0-10V/4..20mA (трехпроводное подключение) 4..20mA (двухпроводное подключение) RS485/Modbus |
|||
| Дисплей | 0 1 |
без дисплея LCD дисплей |
| Код | Единица & Диапазон & Разрешение дисплея | |||||
|---|---|---|---|---|---|---|
| Pa | Pa | KPa | дюйм в.с. | мм в.с. | mbar | |
| 0 | 0-25 | 25.0 | 0.025 | 0.100 | 2.50 | 0.250 |
| 1 | 0-60 | 60.0 | 0.060 | 0.250 | 6.00 | 0.600 |
| 2 | 0-125 | 125.0 | 0.125 | 0.500 | 12.50 | 1.250 |
| 3 | 0-250 | 250.0 | 0.250 | 1.000 | 25.00 | 2.500 |
| 4 | 0-500 | 500.0 | 0.500 | 2.000 | 50.00 | 5.000 |
| 5 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
| 6 | 0-2500 | 2500 | 2.500 | 10.000 | 250.0 | 25.00 |
| 7 | 0-5000 | 5000 | 5.000 | 20.000 | 500.0 | 50.00 |
| 8 | 0-10000 | 10000 | 10.00 | 40.00 | 1000 | 100.0 |
Примечание:
- Установка одной из 5 единиц измерения выполняется DIP-переключателями.
- Для моделей с нулем посередине, добавить"Z" в конце кода модели. Например, DPTL1**Z, означает диапазон -30-0-30Pa.
Примеры наименований моделей для заказа:
DPTL-F120 - преобразователь / датчик перепада давления для поверхностного монтажа, выход 4..20mA, диапазон 0-60Pa, без дисплея
DPTL-F311 - преобразователь / датчик перепада давления для поверхностного монтажа, выход 0-5V/0-10V/4..20mA, диапазон 0-250Pa, LCD дисплей
