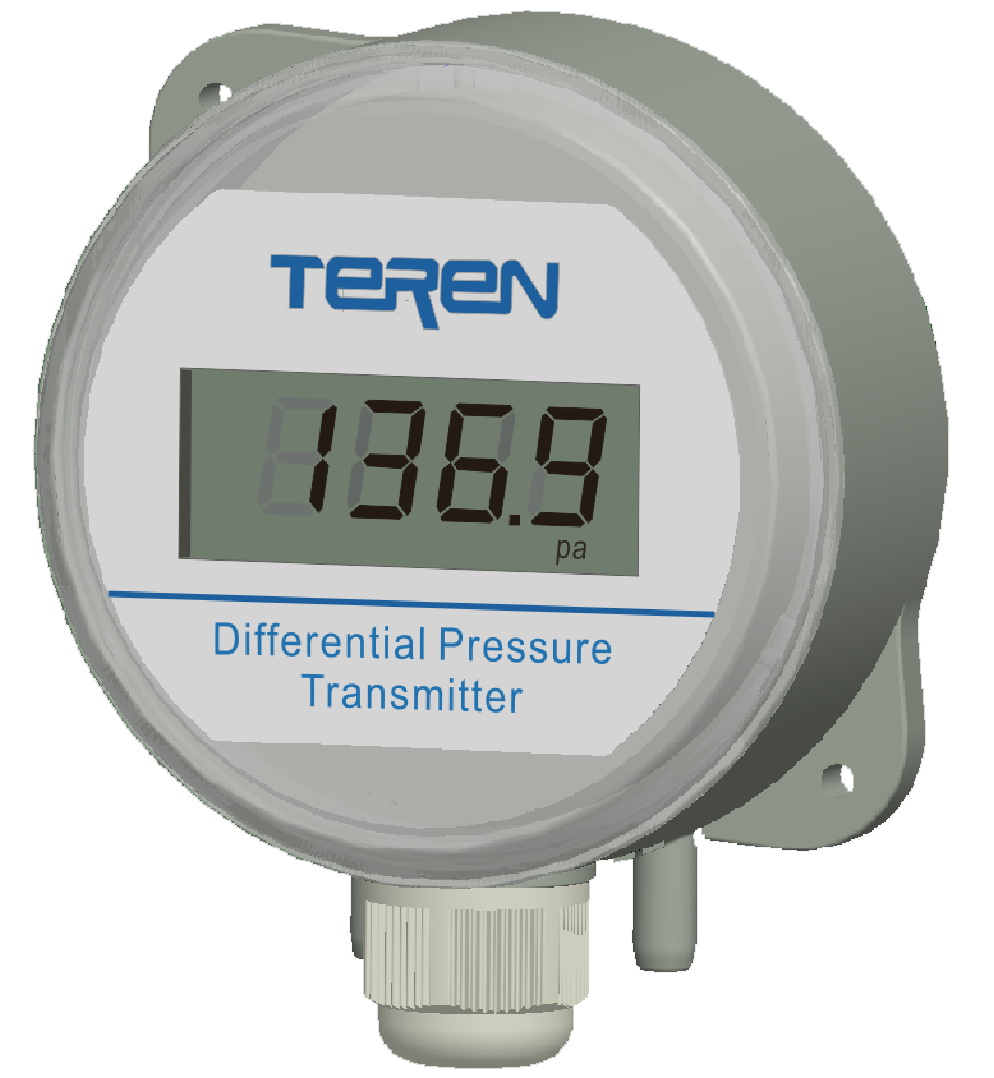

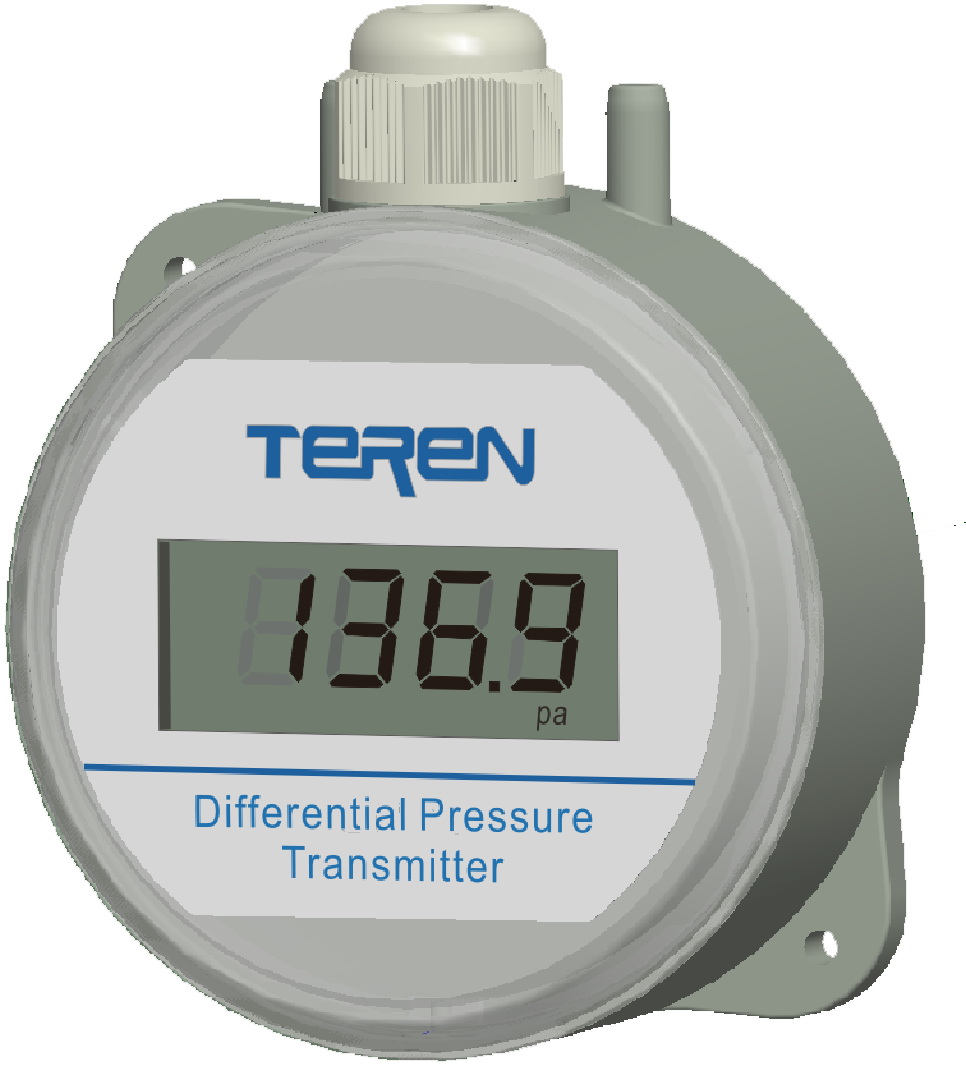

DPTN преобразователь / датчик перепада давления
Описание
Цена в карточке товара указана на DPTN610 - преобразователь / датчик перепада давления, диапазон 0-2500/5000/10000Pa, выход 0-10V, без дисплея. Другие варианты - см. вкладку "Модели".
- DPTN преобразователь / датчик перепада давления использует цифровые технологии и высокоточный датчик MEMS, измеряет положительное, отрицательное и перепад давления
- Может измерять давление воздуха вентустановки, сопротивление фильтра, скорость воздуха, тягу в дымоходе, падение давления в сужающих устройствах, уровень жидкости в системе барботера, в усилителе давления или в гидравлической системе, в чистых помещениях
- Преобразователь / датчик перепада давления DPTN может быть использовано в медицинских учреждениях, для измерения артериального и респираторного давления
- На выбор диапазоны, выходы и единицы измерения
- Отличная производительность с точностью 1% и диапазоном от 25Па
- Клавиши: калибровка нуля, выбор диапазона и единиц, установка реле, калибровка выхода, и т.д.
- Апгрейд LCD модуля на месте. LCD дисплей может быть установлен в обратном направлении на 180°, что соответствует различным требованиям к установке и методам подключения
| Среда: | негорючие газы, нечувствителен к влажности,грязи и маслу |
| Рабочая температура: | -20..70°C |
| Температура среды: | 0..60°C |
| Темп. компенсации: | 0..50°C |
| Рабочее давление: | перегрузка 10xFS, разрывное давление 15xFS |
| Подсоединение: | трубки 1/8” внутренний диаметр |
| Дисплей: | 5-ти разрядный LCD, с полем единиц измерения |
| Выход: | 0-10V, 4..20mA (2-х проводное), 0-5V, RS485/Modbus |
| Точность: | ±1.0%FS (±2.0%FS при диапазоне 25Па) |
| Стабильность: | ±0.5% /год |
| Темп. сдвиг: | < 0.05%/°C |
| Время отклика: | 0.5/1/2/5 сек, задается DIP-переключателем |
| Питание: | 16~28V AC/16~35VDC |
| Защита: | IP65 |
| Вес: | 165г |
| Выбор ед.изм. и уст.нуля: | кнопками |
| Материал: | ABS+PC (корпус) & PC(крышка), пожаробезопасный UL94V-0 |
| Модель | DPTN | преобразователь / датчик перепада давления | |||
| Диапазон | x | см. вкладку "диапазоны" | |||
| Выход | 1 2 E 8 |
0-10V 4..20mA(2-х пр.) 0-5V RS485/Modbus |
|||
| Дисплей | 0 1 |

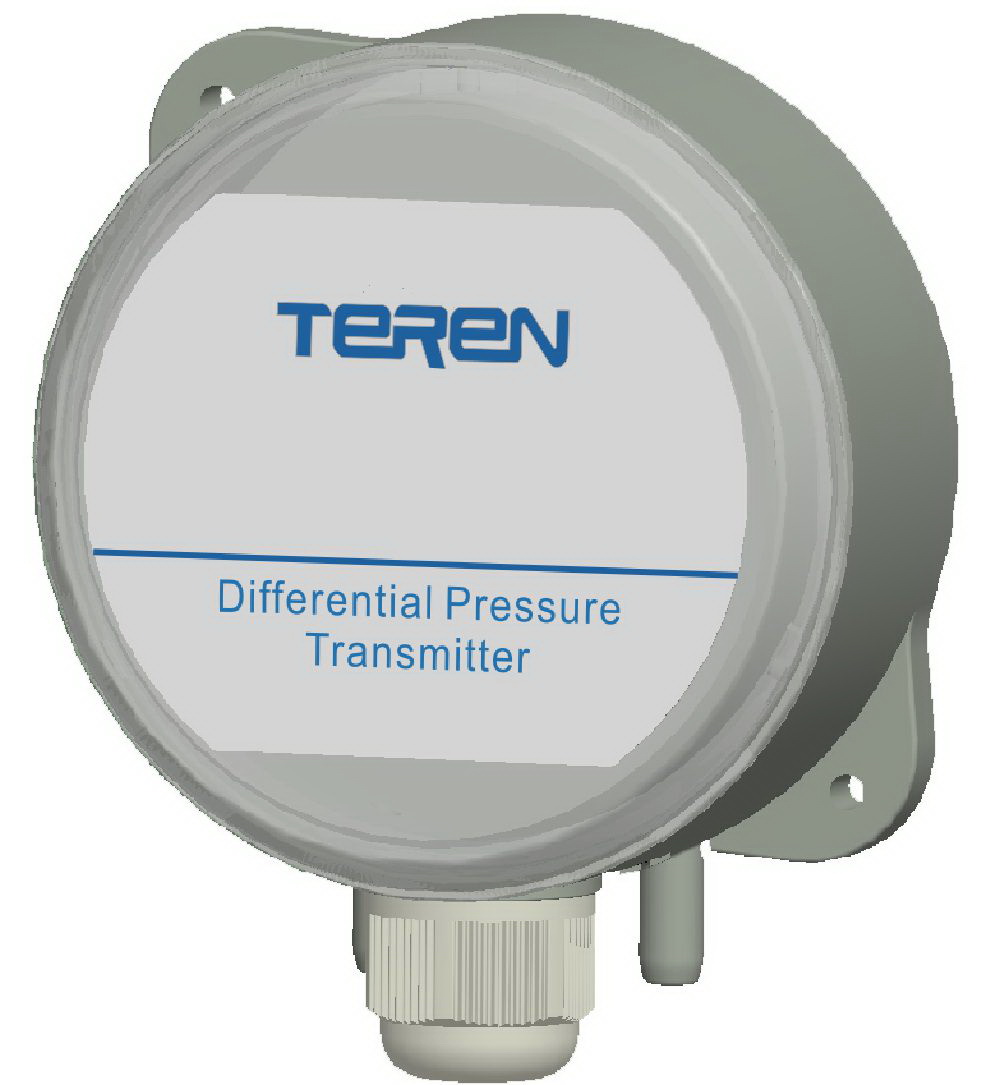

без дисплея LCD дисплей |
Если выбирается реверсное расположение дисплея, то в наименование модели надо добавить суффикс "-R"
| Код | Единица & Диапазон & Разрешение дисплея | |||||
|---|---|---|---|---|---|---|
| Pa | Pa | KPa | дюйм в.с. | мм в.с. | mbar | |
| 1 | 0-25/60/125 | 25.0 | 0.025 | 0.100 | 2.50 | 0.250 |
| 60.0 | 0.060 | 0.250 | 6.00 | 0.600 | ||
| 125.0 | 0.125 | 0.500 | 12.50 | 1.250 | ||
| 3 | 0-250/500/1000 | 250.0 | 0.250 | 1.000 | 25.00 | 2.500 |
| 500.0 | 0.500 | 2.000 | 50.00 | 5.000 | ||
| 1000 | 1.000 | 4.000 | 100.0 | 10.00 | ||
| 6 | 0-2500/5000/10000 | 2500 | 2.500 | 10.000 | 250.0 | 25.00 |
| 5000 | 5.000 | 20.000 | 500.0 | 50.00 | ||
| 10000 | 10.00 | 40.00 | 1000 | 100.0 | ||
Примечание:
- Каждая модель имеет 3 диапазона, переключаемые джампером.
- Установка 5 единиц измерения выполняется DIP-переключателями.
- Для моделей с нулем посередине, добавить"Z" в конце кода модели. Например, DPT1**Z, означает -30-0-30Pa/-62.5-0-62.5Pa. Диапазон 25Па и диапазон с кодом 6 не имеют такой функции.
Примеры наименований моделей для заказа:
DPTN120 - преобразователь / датчик перепада давления, 4..20mA, диапазон 0-25/60/125Pa, без дисплея
DPTN311 - преобразователь / датчик перепада давления, 0-10V, диапазон 0-250/500/1000Pa, LCD дисплей
