PDT измерительный преобразователь / датчик перепада давления для жидкостей и газов
Описание
Цена в карточке товара указана на PDT1140 - измерительный преобразователь / датчик перепада давления, выход 0-10V, диапазон 0-1bar, соединение резьба G1/4", без дисплея. Другие варианты - см. вкладку "Модели".

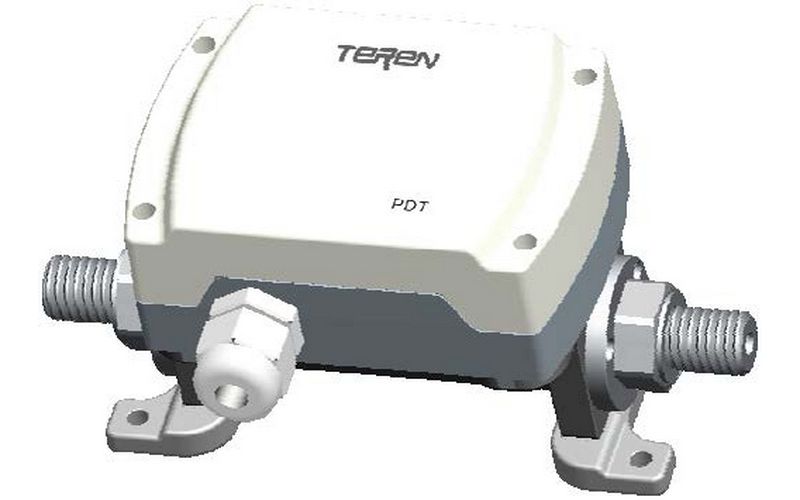

- Измерительный преобразователь / датчик перепада давления PDT предназначен для измерения разности давлений в бар-диапазоне в совместимых газообразных и жидких средах
- Преобразует измеряемую величину в нормированный сигнал 0-10V, 4..20mA или RS485/Modbus RTU

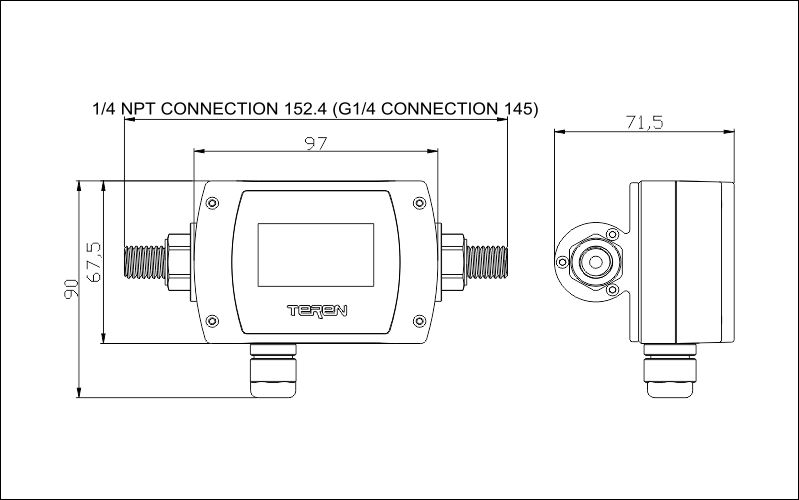

- Присоединительная резьба – 1/4 NPT, G1/4
- Находит применение в гидравлике, пневматике, управлении производственными процессами, в машиностроении и производстве различного оборудования
| Питание: | 16-35VDC, 16-28VAC |
| Выход: | 4..20mA (2-х проводное), 0-10VDC(3-х проводное) или RS485 |
| Точность: | ≤0.5%FS (BFSL) |
| Диапазон: | см. вкладку "модели" |

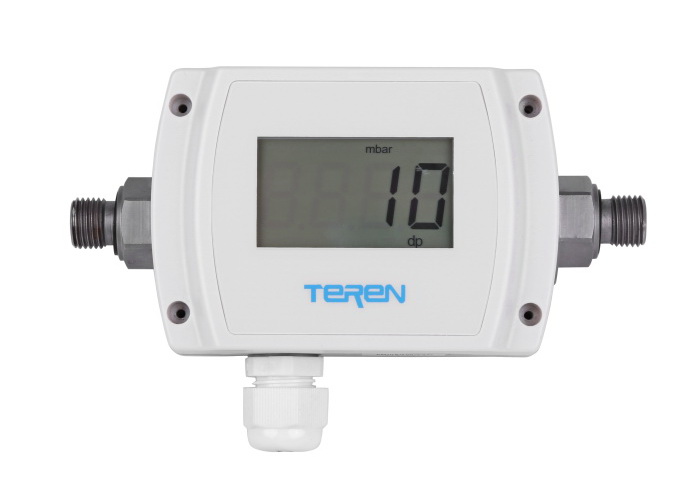

| Дисплей: | LCD, с индикацией единиц измерения (kPa/mbar/in WC/bar/MPa)* |
| Рабочая температура: | -20..70°C |
| Температура среды: | -20..85°C |
| Темпер. компенсации: | 0..55°C |
| Избыточное давление: | 200%FS |
| Давление разрыва: | 500%FS |
| Стабильность: | ≤0.5%/год |
| Время отклика: | ≤500ms |
| Совместимость среды: | нержавеющая сталь 17-4PH |
| Корпус: | нержавеющая сталь 17-4PH; пожаробезопасный ABS+PC (UL94V-0) |
| Защита: | IP65 |
| Вес: | 0.5 кг без монтажной скобы |
| Монтажная скоба: | PDT-A, для монтажа на поверхности, поставляется в комплекте Рекомендуется использовать шаровой кран, буферную трубку или ограничитель давления, см. "Принадлежности" |
* Заводская установка единиц измерения - бар
| Модель | PDT | измерительный преобразователь / датчик перепада давления | ||||
| Выход | 1 2 8 |
0-10V 4..20mA (2-х проводн.) RS485/Modbus RTU |
||||
| Диапазон | X | см. таблицу ниже, столбец "код" | ||||
| Резбовое подсоединение | 2 4 |
1/4 NPT G1/4 |
||||
| Дисплей | 0 1 |
нет LCD дисплей |
| Диапазон | Предел давления на обоих портах | Точность | Температурный коэффициент | |||
|---|---|---|---|---|---|---|
| обычное | перегрузка | пиковое | ||||
| код | бар | бар | бар | бар | %FS | %FS/°C |
| 0 | 0-0.5 | 3.5 | 7 | 17.5 | 1.0 | 0.15 |
| 1 | 0-1 | 3.5 | 7 | 17.5 | 0.5 | 0.1 |
| 2 | 0-2 | 3.5 | 7 | 17.5 | 0.5 | 0.05 |
| 3 | 0-4 | 7 | 14 | 35 | 0.5 | 0.05 |
| 4 | 0-6 | 10 | 20 | 50 | 0.5 | 0.05 |
| 5 | 0-10 | 10 | 20 | 50 | 0.5 | 0.05 |
| 6 | 0-10 | 16 | 32 | 80 | 0.5 | 0.05 |
| 7 | 0-16 | 16 | 32 | 80 | 0.5 | 0.05 |
Примеры наименований моделей для заказа:
PDT2241 - измерительный преобразователь / датчик перепада давления, 4..20mA, 0-2 Bar, G1/4, LCD дисплей
PDT2440 - измерительный преобразователь / датчик перепада давления, 4..20mA, 0-6 Bar, G1/4, без дисплея
