609 регулируемый переключатель перепада давления

TEREN 609 дифференциальное реле перепада давления, монтажный металлический уголок
TEREN 609 дифференциальное реле перепада давления, крепежные пластиковые ушки

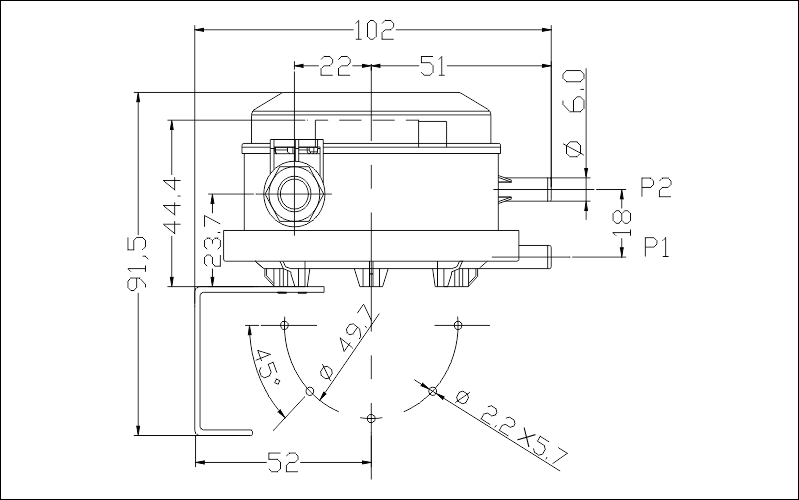

TEREN 609 дифференциальное реле перепада давления чертеж схема
TEREN 609 дифференциальное реле перепада давления, монтажный металлический уголок
включая монтажный комплект 1001
2735,76 руб
Preloader

Описание

Цена в карточке товара указана на 609.010+1001 - регулируемый переключатель перепада давления, с монтажными пластиковыми ушками, диапазон 50-500Па, единица измерения "Па", включая монтажный комплект "1001". Другие варианты - см. вкладку "Модели".

  • Регулируемый переключатель перепада давления "609", с креплением на металлический уголок или на пластиковые ушки, используется для контроля избыточного давления, разности давлений и разрежения в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
  • Может применяться в качестве переключателя контроля потока – для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора.
  • Настройка порога срабатывания производится по расположенной внутри прецизионной шкале.
  • Прибор калибруется на заводе при изготовлении.
Регулируемые диапазоны: 4 диапазона, см. таблицу "модели"
Предел давления: 7500Pa (-30~75°C)
Рабочая температура: -20~85°C
Температура хранения: -40~85°C
Подвод давления: Ø6.0мм трубки PVC, P1/"+" высокое, P2/"-" низкое давление
Срок службы: более 106 переключений
Контакт: сухой контакт 2A/250VAC, 1A/30VDC
Максимальная частота переключения: 6 циклов/мин
Электрическое соединение: винтовые клеммы
Повторяемость: ±2%
Материалы: корпус из поликарбоната, силиконовая диафрагма и посеребренные контакты
Вес: 140g с металлическим угловым кронштейном, 90g без кронштейна
Защита: IP54
Монтаж: вертикально, патрубки P1 и P2 вниз. Это положение заводской калибровки. В горизонтальном положении добавить 20pa (крышка вверх) и отнять 10pa (крышка вниз). См. руководство на датчик
Модель609   регулируемый переключатель перепада давления
Корпус   0
1		     монтажные пластиковые ушки
металлический угловой кронштейн
Регулируемый диапазон     0
1
2
3		   20~300Pa
50~500Pa
100~1000Pa
0.5~2.5KPa
Единица измерения       0
7
8
9		 Pa
mbar
дюйм в.ст.
мм в.ст.



КодДиапазонМертвая зона
609.х0х 20-300Pa 10±5Pa
609.х1х 50-500Pa 20±8Pa
609.х2х 100-1000Pa 50±15Pa
609.х3х 0.5-2.5KPa 100±30Pa

*** Мертвая зона (устанавливается на заводе)



  1. Монтажный кронштейн
  2. Диафрагма
  3. P1 высокое давление
  4. P2 низкое давление
  5. Шкала (задание точки выключения)

Примечание: внутренняя схема устройства с крепежными ушками точно такая же

Принадлежности для "609" регулируемый переключатель перепада давления смотри Аксесуары.

КодОписание

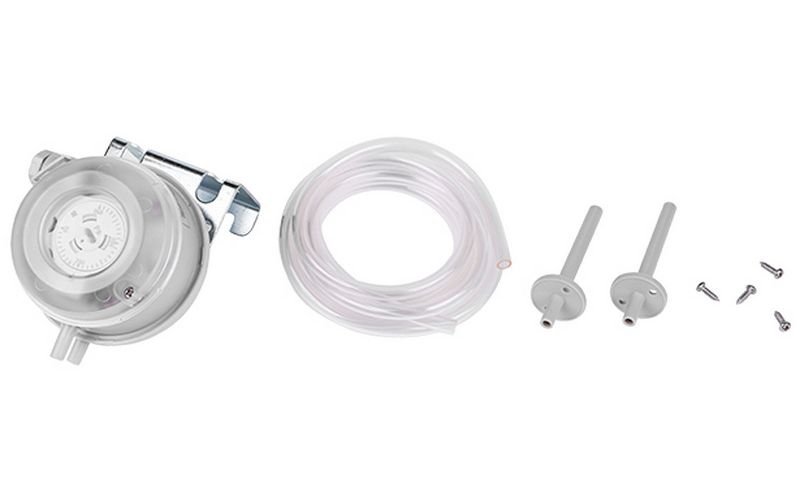

1001 монтажный комплект: пластиковая трубка из ПВХ 2м, прямые соединители (1003) 2 шт., винты 4шт.
1002 пластиковая трубка длиной 2m
1003 1 деталь для соединения под давлением, прямой тип
1008 монтажный комплект: прозрачная трубка из ПВХ 2м, угловые соединители (1009) 2 шт., винты 4шт.
1009 1 деталь для соединения под давлением, L-образный тип

Примеры наименований моделей для заказа:

609.000 - регулируемый переключатель перепада давления, монтажные пластиковые ушки, диапазон 20-300Pa, включая монтажный комплект "1001"
609.110 - регулируемый переключатель перепада давления, монтажная металлическая пластина, диапазон 50-500Pa, включая монтажный комплект "1001"
