606 регулируемый переключатель перепада давления

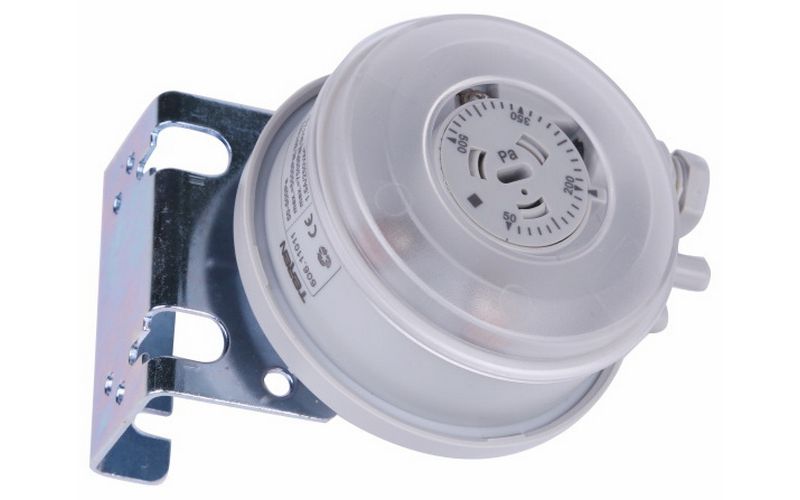

TEREN 606 механический регулируемый переключатель перепада давления, металлический уголок
TEREN 606 механический регулируемый переключатель перепада давления, пластиковые ушки

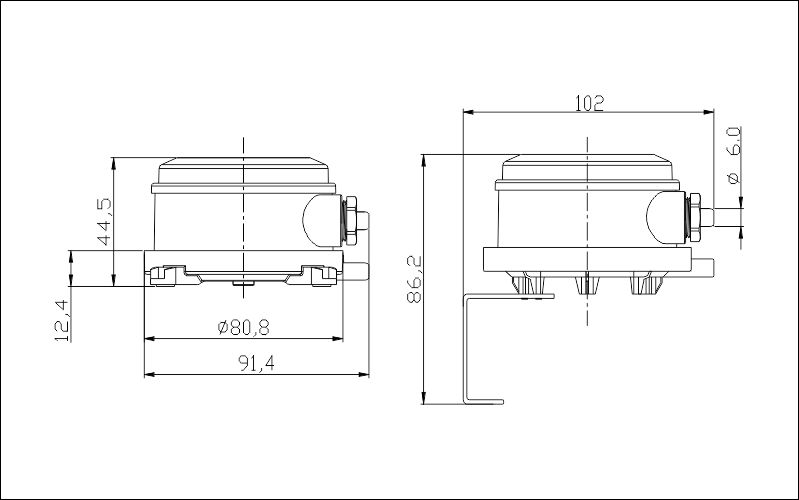

TEREN 606 механический регулируемый переключатель перепада давления, чертеж схема
TEREN 606 механический регулируемый переключатель перепада давления, металлический уголок

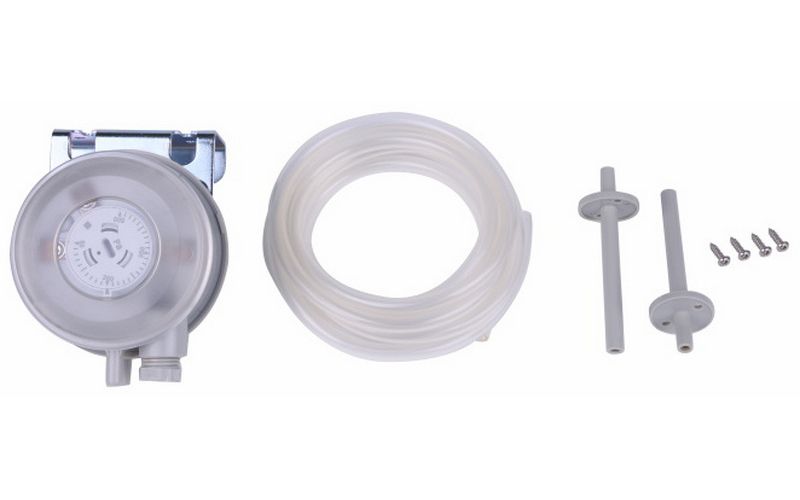

включая монтажный комплект 1001
2408,69 руб
Preloader

Описание

Цена в карточке товара указана на 606.0xx01+1001 - регулируемый переключатель перепада давления, с пластиковыми ушками, с посеребренными контактами, с винтовыми клеммами, включая монтажный комплект 1001. Другие варианты - см. вкладку "Модели".

  • Регулируемый переключатель перепада давления 606, с креплением на металлический уголок или пластиковые ушки, используется для контроля избыточного давления, разности давлений и разрежения в воздухе, в газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
  • Может применяться в качестве переключателя контроля потока – для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора.
  • Настройка порога срабатывания производится по расположенной внутри прецизионной шкале.
  • Прибор калибруется на заводе при изготовлении.
Регулируемые диапазоны: 4, см. таблицу "модели"
Предел давления: 7500Pa (-30..75°C)
Рабочая температура: -30..75°C
Температура хранения: -30..75°C
Подвод давления: Ø5.0мм трубки PVC, "+/P1" высокое, "-/P2" низкое давление
Срок службы: более 106 переключений
Контакт: 2A/250VAC, 1A/30VDC
Максимальная частота переключения: 6 циклов/мин
Подсоединение: винтовые или ножевые клеммы
Повторяемость: ±2%
Материалы: корпус из поликарбоната, силиконовая диафрагма, посеребреные или позолоченные контакты
Вес: 135г с кронштейном, 85г без кронштейна
Защита: IP54
Монтаж: вертикально, патрубки P1 и P2 вниз. Это положение заводской калибровки. В горизонтальном положении добавить 20pa (крышка вверх) и отнять 10pa (крышка вниз). См. руководство на датчик
Модель 606           регулируемый переключатель перепада давления
Корпус   0
1		         с монтажными ушками
на металлическом кронштейне
Регулируемый диапазон     0
1
2
3		       20~300Pa
50~500Pa
100~1000Pa
0.5~2.5KPa
Единица измерения       0
7
8
9		     Pa
mbar
дюйм в.ст.
мм в.ст.
Контакт         0
1		   посеребренные контакты
позолоченные контакты
Клемма           0
1		 ножевой контакт (FLAG)
винтовая клемма

КодДиапазонМертвая зона
606.x0xxx 20-300Pa 10±5Pa
606.x1xxx 50-500Pa 20±8Pa
606.x2xxx 100-1000Pa 50±15Pa
606.x3xxx 0.5-2.5KPa 100±30Pa

Мертвая зона устанавливается на заводе
  1. Монтажный кронштейн
  2. Диафрагма
  3. P1 высокое давление
  4. P2 низкое давление
  5. Шкала (задание точки выключения)

Примечание: внутренняя схема устройства с крепежными ушками точно такая же

 609 Датчик перепада давления

Принадлежности для "606 датчик перепада давления" см. Аксесуары.

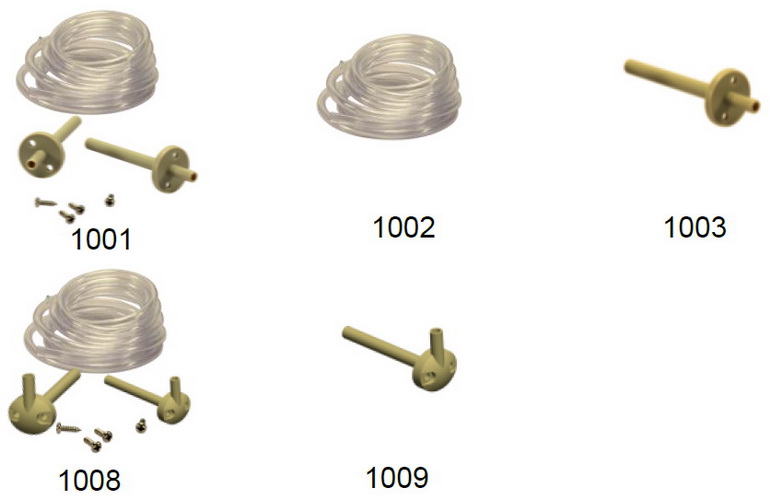

КодОписание
1001 монтажный комплект: пластиковая трубка из ПВХ 2м, прямые соединители (1003) 2 шт., винты 4шт.
1002 пластиковая трубка длиной 2m
1003 1 деталь для соединения под давлением, прямой тип
1008 монтажный комплект: прозрачная трубка из ПВХ 2м, угловые соединители (1009) 2 шт., винты 4шт.
1009 1 деталь для соединения под давлением, L-образный тип

Примеры наименований моделей для заказа:

606.00001 - регулируемый переключатель перепада давления, пластиковые ушки, 20-300Pa, единица измерения "Pa", посеребреные контакты, винтовые клеммы, включая монтажный комплект 1001
606.11011 - регулируемый переключатель перепада давления, монтажная пластина, 50-500Pa, единица измерения "Pa", позолоченные контакты, винтовые клеммы, включая монтажный комплект 1001
