612 реле перепада давления механическое со светозвуковой сигнализацией
Описание
Цена в карточке товара указана на 612.00 - реле перепада давления механическое со светозвуковой сигнализацией, релейный выход SPDT, диапазон 20-300Па, единица измерения "Па", без монтажного комплекта. Другие варианты - см. вкладку "Модели".
- Механическое дифференциальное реле давления / реле контроля давления 612, используется для контроля избыточного давления, разности давлений и разрежения в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
- Может применяться в качестве реле контроля потока, дифференциального реле давления, реле контроля давления – для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок или в качестве предельного регулятора.

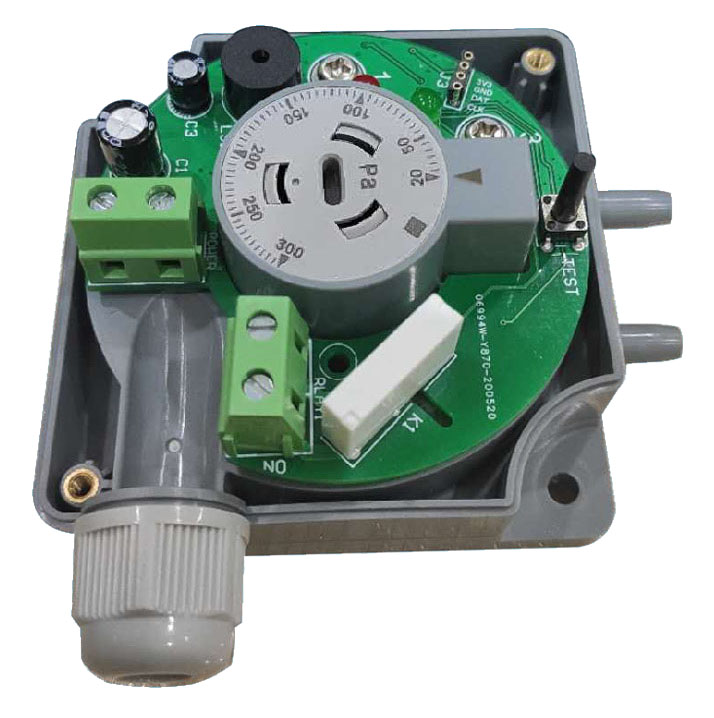

- Настройка порога срабатывания производится по расположенной внутри прецизионной шкале.
- Прибор калибруется на заводе при изготовлении.
| Регулируемые диапазоны: | 4 диапазона, см. таблицу "модели" |
| Предел давления: | 10kPa (0~50°C) |
| Рабочая температура: | -30~70°C |
| Температура хранения: | -40~70°C |
| Подвод давления: | Ø6.0мм трубки PVC, P1/"+" высокое, P2/"-" низкое давление |
| Электрическое соединение: | винтовые клеммы |
| Срок службы: | более 106 переключений |
| Электрический контакт: | реле SPST, 3A, 30VDC/AC |
| Максимальная частота переключения: | 6 циклов/мин |
| Питание: | 9~28VAC/DC |
| Светозвуковая сигнализация: | красный/зеленый LED индикатор, зуммер, кнопка отключения звука |
| Материалы: | корпус из поликарбоната, силиконовая диафрагма и посеребренные контакты |
| Вес: | 155g |
| Защита: | IP40 |
| Монтаж: | вертикально, патрубки P1 и P2 вниз. Это положение заводской калибровки. В горизонтальном положении добавить 20pa (крышка вверх) и отнять 10pa (крышка вниз). См. руководство по монтажу |
| Модель | 612 | механическое реле перепада давления | ||
|---|---|---|---|---|
| Регулируемый диапазон | 0 1 2 3 |
20~300Pa 50~500Pa 100~1000Pa 0.5~2.5KPa |
||
| Единица измерения | 0 7 8 9 |
Pa mbar дюйм в.ст. мм в.ст. |
Мертвая зона (устанавливается на заводе)
| Код | Диапазон | Мертвая зона |
|---|---|---|
| 612.0х | 20-300Pa | 10±5Pa |
| 612.1х | 50-500Pa | 20±8Pa |
| 612.2х | 100-1000Pa | 50±15Pa |
| 612.3х | 0.5-2.5KPa | 100±30Pa |
Принадлежности для "612 реле перепада давления со светозвуковой сигнализацией" заказываются отдельно.
См. Аксесуары.
| Код | Описание |
|---|---|
| 1001 | монтажный комплект: пластиковая трубка из ПВХ 2м, прямые соединители (1003) 2 шт., винты 4шт. |
| 1002 | пластиковая трубка длиной 2m |
| 1003 | 1 деталь для соединения под давлением, прямой тип |
| 1008 | монтажный комплект: прозрачная трубка из ПВХ 2м, угловые соединители (1009) 2 шт., винты 4шт. |
| 1009 | 1 деталь для соединения под давлением, L-образный тип |
 |
|
Примеры наименований моделей для заказа:
612.00 - механическое реле перепада давления со светозвуковой сигнализацией, реле SPST, 20~300Pa, Pa
612.10 - механическое реле перепада давления со светозвуковой сигнализацией, реле SPST, 50~500Pa, Pa
