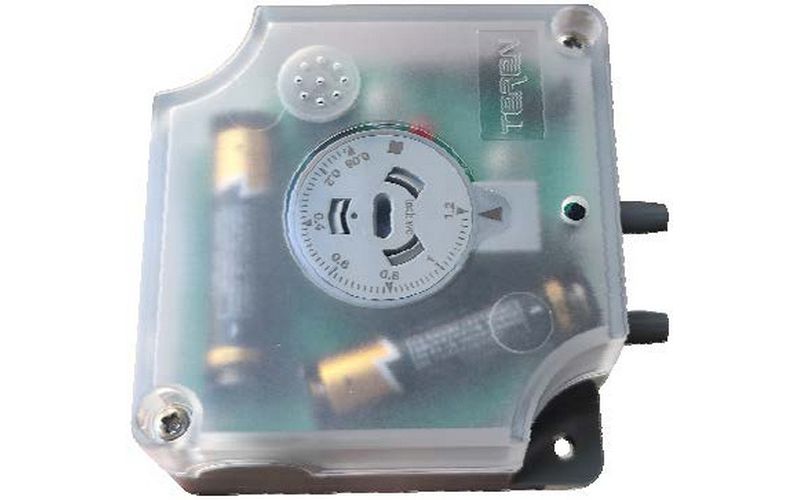

615 сигнализатор перепада давления механический
Описание
Цена в карточке товара указана на 615.00 - сигнализатор перепада давления механический со светозвуковой сигнализацией, диапазон 20-300Па, единица измерения "Па", с батарейным питанием, без монтажного комплекта. Другие варианты - см. вкладку "Модели".
- Механический дифференциальный сигнализатор перепада давления 615, используется для контроля избыточного давления, разности давлений и разрежения в воздухе, газообразных, неагрессивных средах в воздушных каналах, в устройствах подвода и отвода воздуха.
- Может применяться для контроля потока, дифференциального давления, контроля давления – для контроля потока в электрических отопительных батареях, для контроля состояния клиновых ремней и фильтров, в качестве предохранителя недостаточного давления воздуха, для контроля вентиляторов, вентиляционных заслонок.
- Настройка порога срабатывания производится по расположенной внутри прецизионной шкале.
- Прибор калибруется на заводе при изготовлении.
| Регулируемые диапазоны: | 4 диапазона, см. таблицу "модели" |
| Предел давления: | 10kPa (0~50°C) |
| Рабочая температура: | -10~50°C |
| Температура хранения: | -40~70°C |
| Подвод давления: | Ø5.0мм трубки PVC, P1/"+" высокое, P2/"-" низкое давление |
| Электрическое соединение: | винтовые клеммы |
| Срок службы: | более 106 переключений |
| Питание: | 2хААА (1.5V алкалиновые или литиевые), работа более 2 лет на одном комплекте батареек |
| Светозвуковая сигнализация: | красный/зеленый LED индикатор, зуммер, кнопка отключения звука |
| Материалы: | корпус из пожаробезопасного PC (UL94V-0), силиконовая диафрагма и посеребренные контакты |
| Вес: | 180g без батареек |
| Защита: | IP40 |
| Монтаж: | Вертикальное положение, патрубки P1 и P2 вниз. Это положение заводской калибровки. В горизонтальном положении добавить 20pa (крышка вверх) и отнять 10pa (крышка вниз). См. руководство по монтажу |
| Модель | 615 | сигнализатор перепада давления | ||
|---|---|---|---|---|
| Регулируемый диапазон | 0 1 2 3 |
20~300Pa 50~500Pa 100~1000Pa 0.5~2.5KPa |
||
| Единица измерения | 0 7 8 9 |
Pa mbar дюйм в.ст. мм в.ст. |
Мертвая зона (устанавливается на заводе)
| Код | Диапазон | Мертвая зона |
|---|---|---|
| 615.0х | 20-300Pa | 10±5Pa |
| 615.1х | 50-500Pa | 20±8Pa |
| 615.2х | 100-1000Pa | 50±15Pa |
| 615.3х | 0.5-2.5KPa | 100±30Pa |
Принадлежности для "615 сигнализатор перепада давления" заказываются отдельно.
См. Аксесуары.
| Код | Описание |
|---|---|
| 1001 | монтажный комплект: пластиковая трубка из ПВХ 2м, прямые соединители (1003) 2 шт., винты 4шт. |
| 1002 | пластиковая трубка длиной 2m |
| 1003 | 1 деталь для соединения под давлением, прямой тип |
| 1008 | монтажный комплект: прозрачная трубка из ПВХ 2м, угловые соединители (1009) 2 шт., винты 4шт. |
| 1009 | 1 деталь для соединения под давлением, L-образный тип |
 |
|
Примеры наименований моделей для заказа:
615.00 - сигнализатор перепада давления, диапазон 20~300Pa, единица измерения "Pa"
615.10 - сигнализатор перепада давления, диапазон 50~500Pa, единица измерения "Pa"
